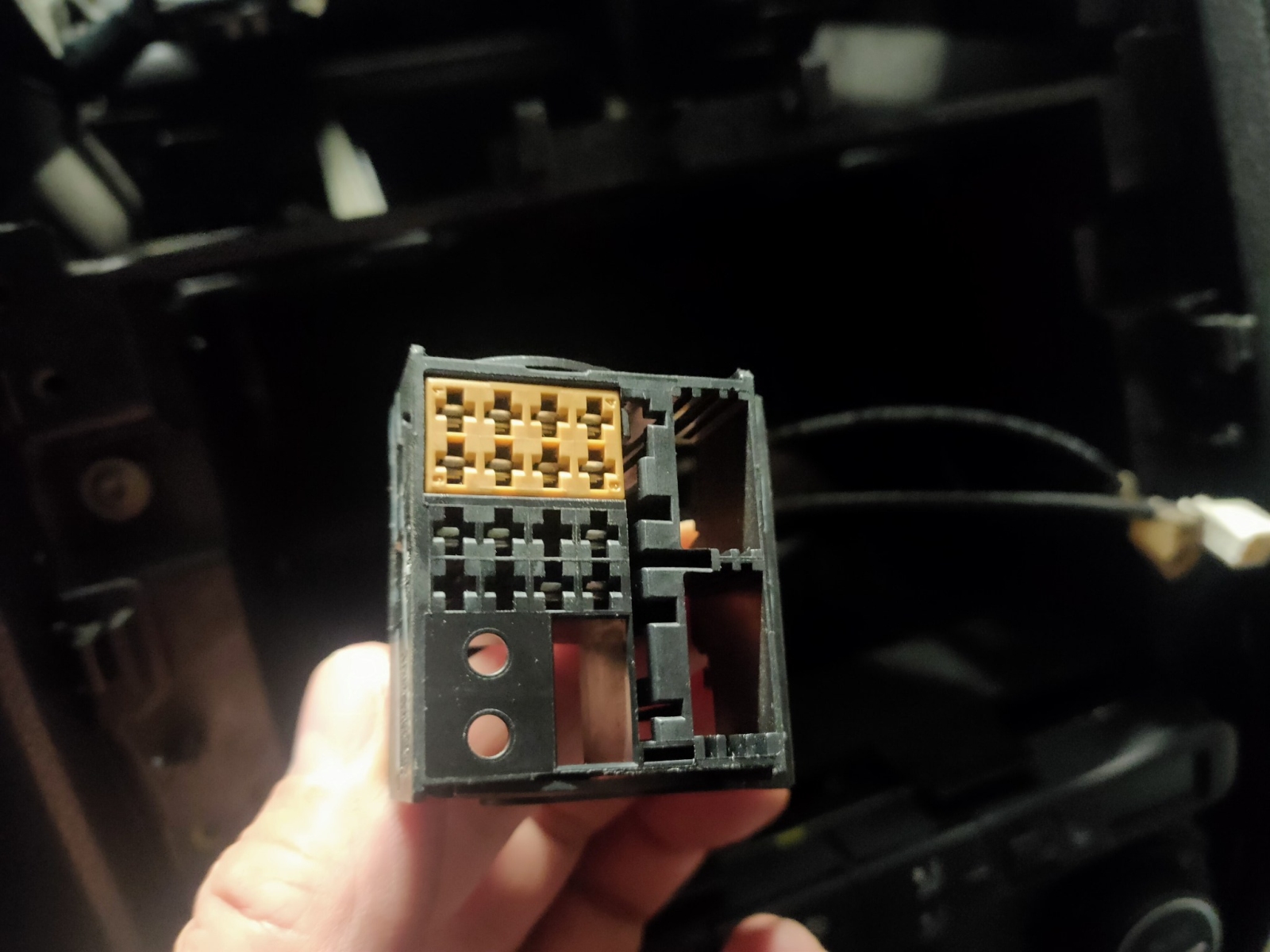

Konektor pro VW, Škoda, Audi, Seat Fakra + ISO oddělovač

Popis

Adaptérové ​​kabely ISO se používají k pasivnímu připojení dodatečně instalovaných zařízení k továrním zástrčkám v montážní zdířce rádia.
V závislosti na vozidle a výbavě jsou vysílány následující signály:

• Konstantní napětí 12 V
• Zapalování ACC 12V
• Mše
• Podsvícení
• Ovládání antény
• Konektor reproduktoru pro přední a zadní reproduktory

U vozidel s jinou výbavou může být nutné připojit nepřístupné signály k příslušným sběrným bodům ve vozidle (např. pojistková skříňka) nebo použít dodatečná úprava/rozhraní:

• Rozhraní sběrnice CAN
• Rozhraní LFB
• Zesílený systémový adaptér
• Adaptér pro kameru

Před připojením je třeba zkontrolovat signály.

Poznámka:

• konektor: 40pinový Quadlock VAG
• konektor: Fakra Z(m) > DIN(m)
• Vozidla Audi / Seat Exeo s 2DIN OEM hubem
• červená: svorka zapalování +12V 15 pojistka v pojistkové skříňce
• oranžová: +12V svorka pro osvětlení/stmívač 15 pojistek v pojistkové skříni

Případ použití:

Konektor napájení/reproduktoru HU

Značka a model:

• Audi A1 (8X) 07/2010 – 04/2018*
• Audi A3 (8P) 05/2003 – 04/2005**
• Audi A3 (8P) 10/2004 – 04/2013**
• Audi A4 (B6 (8E) 11/2000 – 10/2005**
• Audi A4 (B7 (8E) 11/2004 – 02/2009**
• Audi A5 (8T/8F) 06/2007 – 10/2011**
• Audi A6 (C5/B4) 05/2001 – 03/2006**
• Audi Q3 (8U) 10/2011 – 11/2014**
• Audi Q3 (8U) 02/2015 – 06/2018**
• Audi Q5 (8R) 09/2008 – 05/2012**
• Audi Q5 (8R) 09/2012 – 01/2017**
• Audi R8 (42) 04/2007 – 05/2015**
• Audi TT (8J) 04/2006 – 04/2010**/****
• Audi TT (8J) 08/2010 – 03/2014**/****

• Seat Alhambra (7N) 10/2010 – 04/2015
• Seat Altea (5P) 06/2004 – 03/2009
• Seat Altea (5P) 04/2009 – 07/2015
• Seat Exeo (3R) 03/2009 – 05/2013**
• Seat Ibiza (6J) 06/2008 – 02/2012
• Seat Ibiza (6J) 03/2012 – 06/2015
• Seat Leon (1P) 09/2005 – 03/2009
• Seat Leon (1P) 04/2009 – 11/2012
• Seat Mii (AA) 12/2011 – 06/2019***
• Seat Toledo (5P) 01/2005 – 10/2009
• Seat Toledo (NH) 03/2013 – 05/2015

• Škoda Citigo (AA) 06/2012 – 05/2017***
• Škoda Fabia (5J) 03/2007 – 04/2010
• Škoda Fabia (5J) 06/2010 – 06/2014
• Škoda Octavia (1Z) 06/2004 – 05/2009
• Škoda Octavia (1Z) 01/2009 – 03/2013
• Škoda Rapid (NH) 10/2012 – 04/2015
• Škoda Roomster (5J) 09/2006 – 02/2015
• Škoda Superb (3T) 07/2008 – 05/2013
• Škoda Superb (3T) 06/2013 – 05/2015
• Škoda Yeti (5L) 08/2009 – 10/2013

• VW Amarok (2H) 07/2010 – 08/2016
• VW Brouk (16) 11/2011 – 06/2016
• VW Caddy III (2K) 10/2003 – 08/2010
• VW Caddy III (2K) 092010 – 04/2015
• VW Caravelle (7H) 10/2004 – 09/2009***
• VW Caravelle (7H) 09/2009 – 05/2015***
• VW CC (3C/35) 06/2008 – 11/2011
• VW CC (3C/35) 02/2012 – 08/2016
• VW Eos (1F) 05/2006 – 10/2010
• VW Eos (1F) 10/2010 – 04/2015
• VW Fox (5Z) 04/2005 – 06/2011
• VW Golf V (1K) 11/2003 – 09/2008
• VW Golf V (1KM) 06/2007 – 10/2009
• VW Golf V Plus (1KP) 01/2005 – 02/2009
• VW Golf VI (1K) 11/2008 – 09/2012
• VW Golf VI (1KM) 11/2009 – 04/2013
• VW Golf VI Plus (1KP) 03/2009 – 01/2014
• VW Jetta III (1K5/1KM) 09/2005 – 10/2010
• VW Jetta IV (162) 01/2011 – 08/2014
• VW Multivan (7H) 02/2003 -09/2009***
• VW Multivan (7H) 09/2009 – 05/2015***
• VW Passat B6 (3C2) 11/2005 – 07/2010
• VW Passat B6 (3C5) 08/2005 – 07/2010
• VW Passat B7 (3C/362) 11/2010 – 10/2014
• VW Phaeton (3D) 05/2007 – 05/2010
• VW Polo IV (9N) 03/2005 – 03/2009
• VW Polo V (6R) 06/2009 – 01/2014
• VW Scirocco III (13) 08/2008 – 04/2014
• VW Sharan II (7N) 08/2010 – 04/2015
• VW T5 Transporter (7H) 08/2003 – 09/2009***
• VW T5 Transporter (7H) 09/2009 – 05/2015***
• VW T6 (7HC) 07/2015 – 08/2019*
• VW Tiguan I (5N) 10/2007 – 02/2011
• VW Tiguan I (5N) 06/2011 – 04/2016
• VW Touareg I (7L) 06/2003 – 11/2006***
• VW Touareg I (7L) 11/2006 – 02/2010***
• VW Touran (1T) 01/2003 – 09/2006
• VW Touran (1T) 11/2006 – 04/2010
• VW Touran (1T) 08/2010 – 04/2015
• VW UP! (AA) 12/2011 – 06/2016***

• *Vozidla s Chorus OEM HU s monochromatickým displejem
• **vozidla s originálním zesilovačem > položka: 13-1424-26
• ***vozidla bez originálního zesilovače systému
• ****vozidla bez aktivace vylepšeného systému CAN od výrobce
