Kameraadapter Audi A1, A4, A5, A6, A7Q3, A5, Q7 MMI 3G/3G+ basic/high

r.LiNK-grænsefladen giver dig mulighed for at tilslutte et bakkamera og to videokilder (eftermonteret enhed, f.eks. DVD-afspiller, DVB-T-tuner osv.) til dit køretøjs fabriksmonterede infotainmentsystem.


Produktfunktioner

• Grænsefladen giver dig mulighed for at tilslutte 2 eksterne videokilder for at vise billedet (f.eks. DVD-afspiller, DVB-T-tuner osv.).
• 1 CVBS- videoindgang til bakkamera
• 2 FBAS-videoindgange til eftermonterede enheder (f.eks. DVD-afspiller, DVB-T-tuner, ...)
• Automatisk skift til bakkameraindgang, når der sættes i bakgear

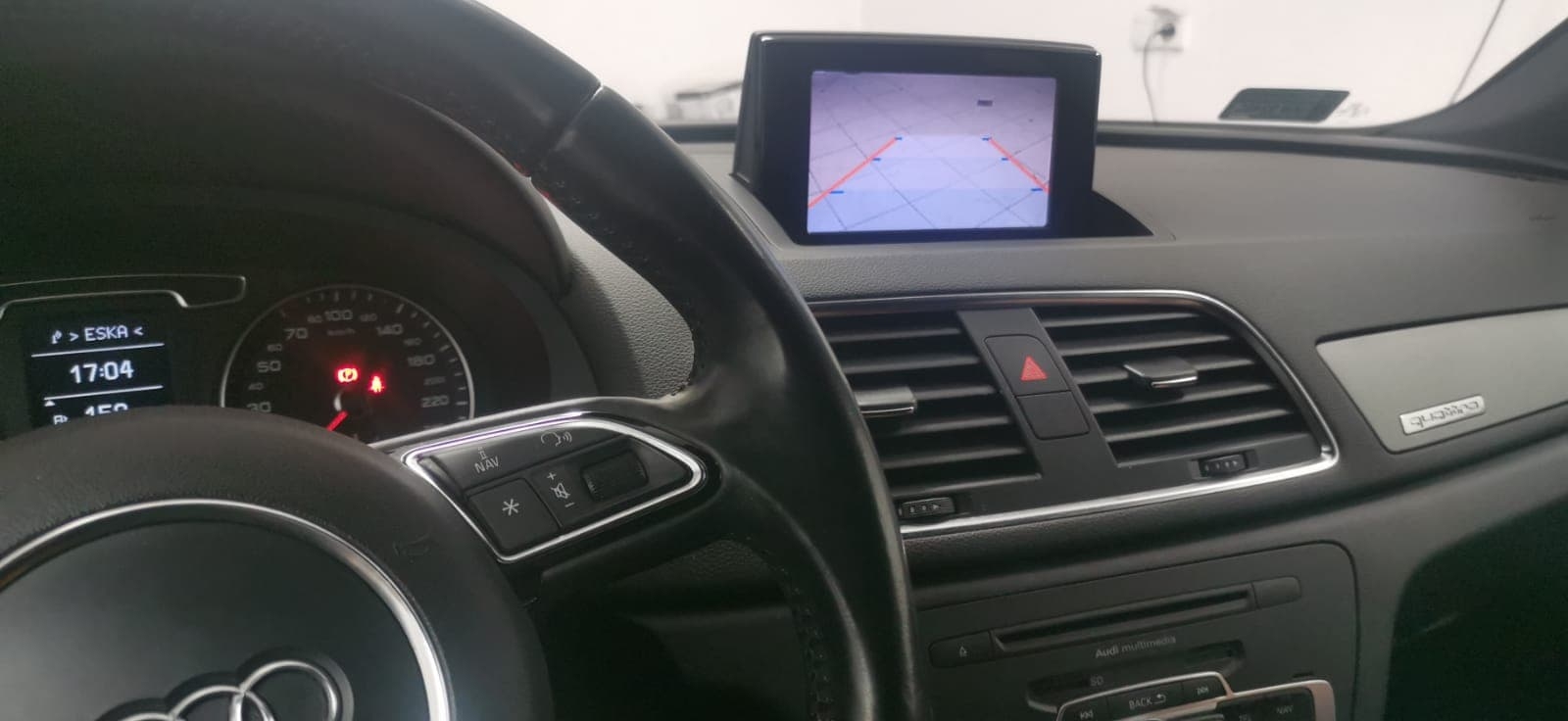

• Afstandslinjer til bakkameraet kan aktiveres (ikke for alle køretøjer)
• Oplåsning af billedet under kørsel (KUN for videoindgang)
• PAL- og NTSC- kompatible videoindgange

Mærke og model:


• Audi A1 (8X) 05 / 2010-,
• A4 (8K) 05/2009 – 08/2015,
• A5 (8T) 11/2008 – 06/2016,
• A6 (4F) 08/2008 – 03/2011,
• A6 (4G) 04/2011 – 09/2014,
• A7 (4G) 07/2010 – 05/2014,
• A8 (4E) 09/2008 – 03/2010,
• A8 (4H) 03/2010 – 10/2017,
• 3. kvartal (8U) 10/2011 – 07/2018,
• 3. kvartal (8U) 10/2008 – 2017,
• 5. kvartal (4H) 8R) 11/2008-2017,
• Q7 (4L) 05/2009 – 03/2015

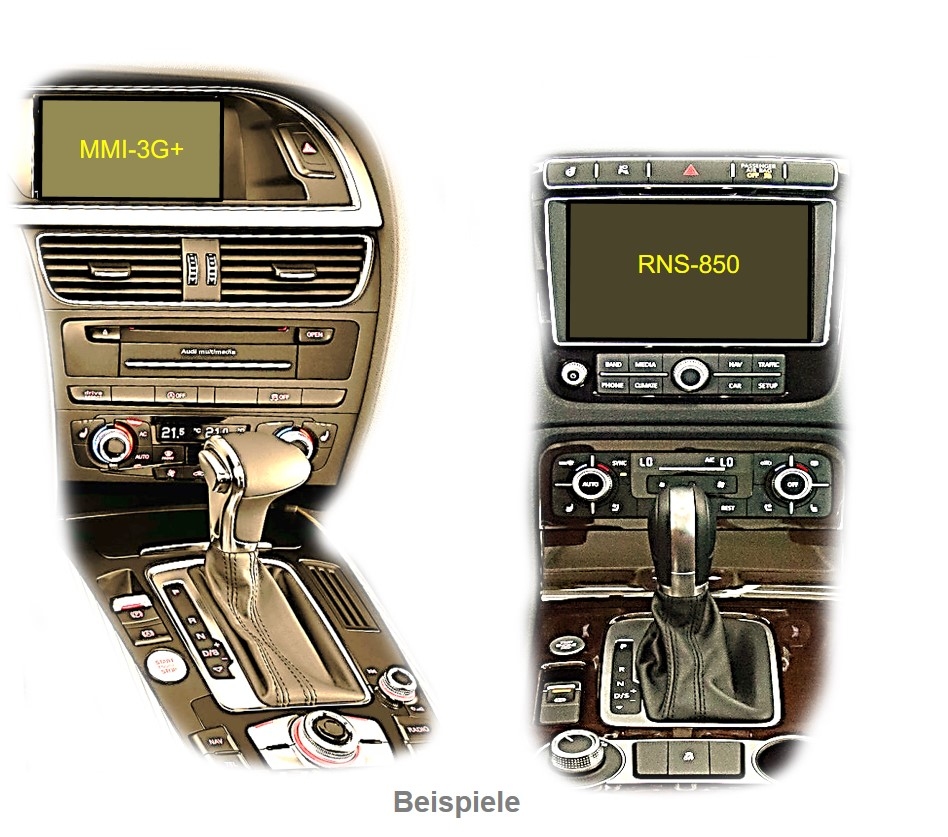

MMI Navigation (Plus) 7" eller 8" –
MMI3G High og Basic, MMI3G+


• A1 (8X) 05 / 2010-,
• A6 (4F) 08/2008 – 03/2011,
• A6 (4G) 04/2011-05/2018,
• A7 (4G) 07/2010-01/2018,
• 3. kvartal (8U) 10/2011 – 07/2018,
• Q7 (4L) 05/2009 – 03/2015

MMI Radio / MMI Radio Plus / MMI Navigation 6,5” -
RMC / RMC_Cnct_Plus / RMC_Cnct_Nav

• VW Touareg fra model 2011 RNS850

Begrænsninger

Video Only -grænsefladen leverer KUN videosignaler til infotainmentsystemet. For at indsende lydsignaler kan du bruge den eksisterende fabriksindstillede AUX-lydindgang, en FM-modulator eller AUX-IN AUX-110-grænsefladen.
Det fabriksindstillede bakkamera skifter automatisk til bakkameraet, når der sættes i bakgear. Yderligere elektronik er nødvendig for at forsinke nedgearinger.
Den optiske parkeringsafstandsindikator (OPS) er ikke tilgængelig, når der sættes i bakgear, når der er installeret et universalbakkamera. Akustiske signaler er stadig tilgængelige.

Stik

• Billedkilde 4-bens HSD
• Videoindgange: RCA-stik
• Indgang for bagkamera: RCA-stik

Specifikation


• Strømforsyning 7V – 25V
• Standby <10mA
• Strøm 0,7A @ 12V
• Videoindgang 0,7V – 1V
• Videoindgangsformater PAL / NTSC
• RGB-videoamplitude 0,7V med 75 Ohm impedans
• Temperaturområde -40 °C til +85 °C
• Videokassette dimensioner
• 113 x 22 x 92 mm (B x H x D)
• CAN-boksens dimensioner
• 73 x 22 x 30 mm (B x H x D)
