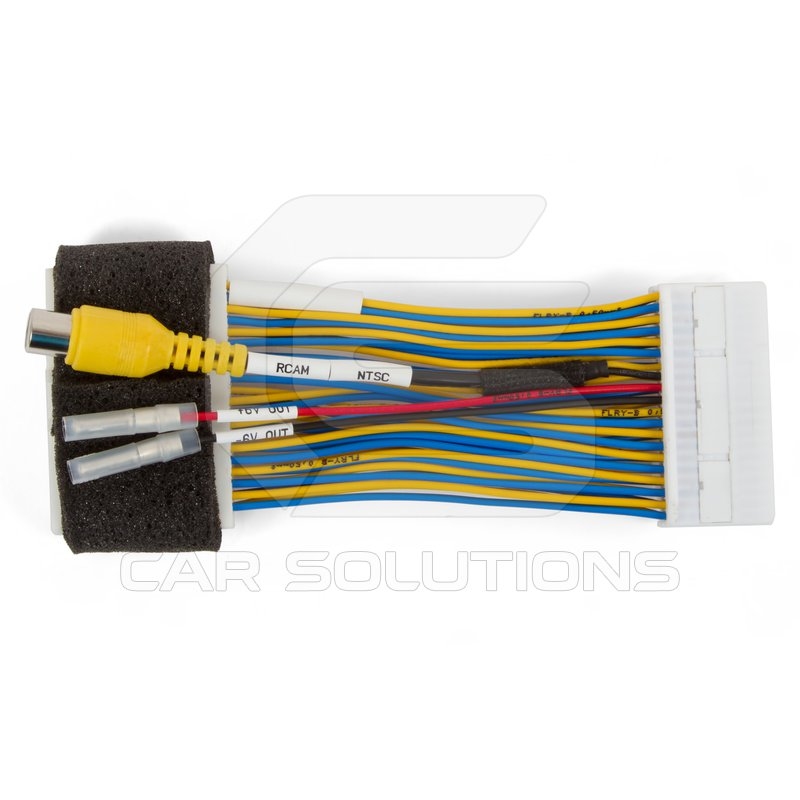

Adapter zum Anschluss einer Toyota Prius / Lexus RX Rückfahrkamera mit einem MF5 GEN5 Multifunktionsdisplay

Beschreibung

Adapter zum Anschluss einer Rückfahrkamera – Toyota

Eine Rückfahrkamera ist eine Funktion, die immer mehr Autobesitzer nutzen. Sie ermöglicht es dem Fahrer, beim Rückwärtsfahren oder Einparken die Situation hinter dem Fahrzeug auf dem Bildschirm zu überwachen. Dadurch erhält er eine bessere Sicht auf Fahrzeuge hinter ihm und auf tote Winkel wie Bäume oder Pfosten. Für den Anschluss der Rückfahrkamera an den Monitor ist jedoch ein spezieller Adapter erforderlich, der auf car-tronic.pl erhältlich ist.

---

Toyota Rückfahrkamera-Adapter

Unser Rückfahrkameraadapter ist mit Toyota-Fahrzeugen kompatibel, die mit GEN5- und GEN6-MFD-Multifunktionsdisplays ausgestattet sind. Der Adapter lässt sich einfach per Plug & Play installieren und erfordert keine Änderungen an der Originalverkabelung des Fahrzeugs.

---

Mit diesem Kabel können Sie eine Rückfahrkamera in Toyota/Lexus-Fahrzeugen mit dem OEM-Multimediasystem der 5. Generation anschließen. Das Kabel ermöglicht eine Plug & Play-Nachrüstung, ohne die werkseitige Verkabelung zu beschädigen.

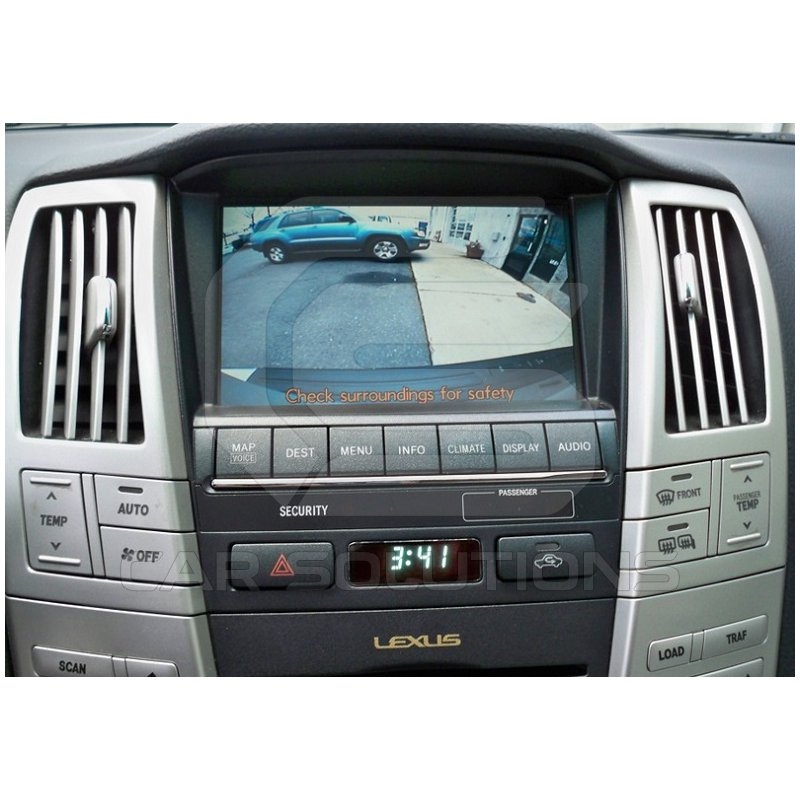

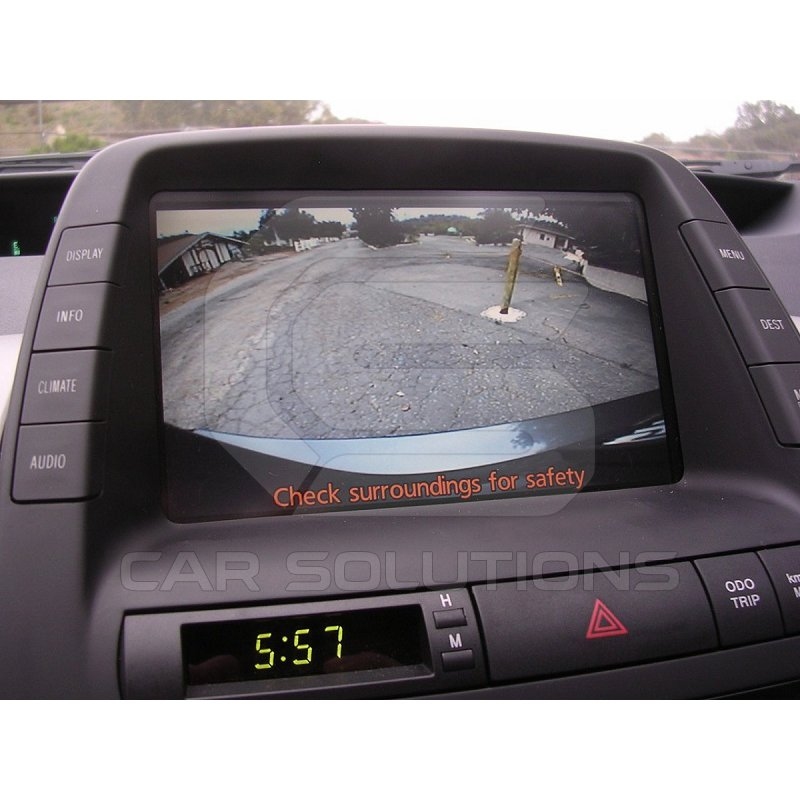

Das Bild der Rückfahrkamera wird beim Rückwärtsfahren automatisch auf dem Bildschirm angezeigt. Das Gerät wird an die 40-polige Buchse angeschlossen (siehe Schaltplan ). Nach dem Anschluss sind alle OEM-Geräte, die diese Buchse verwenden, nicht betroffen und funktionieren wie vor dem Anschluss.

Hinweis:  Die Stromversorgung der Rückfahrkamera muss über die ACC-Leitung erfolgen (erste Drehung des Knopfes), sonst ist der Kameraeingang nicht aktiv. Je nach Kameratyp (genauer gesagt der für den Betrieb benötigten Spannung) kann die +6V-Ausgangsspannung des Monitors verwendet werden. Benötigt die Kamera mehr als 6V, sollte sie an die ACC-Leitung angeschlossen werden.

Hinweis:  In manchen Fällen verfügt die Haupteinheit möglicherweise nicht über ein Rückwärtskabel. In diesem Fall müssen Sie das +12-V-Rücklichtkabel verlängern, da der Adapter nicht funktioniert.



KOMPATIBILITÄT

• Lexus RX350 2007–2009
• Lexus RX400h 2007–2008



• Toyota Prius 2006–2009
• Toyota Prius Touring 2006 – 2009

• MFD GEN5-System Fahrzeuge mit OEM-Navigation, Fahrzeuge ohne OEM-Navigation, Fahrzeuge ohne OEM-Einparkhilfe

  Hinweis: Es werden nur Kameras im NTSC-Format unterstützt.
