Mercedes NTG 3.5 Rückfahrkamera-Schnittstelle

Beschreibung

Beschreibung

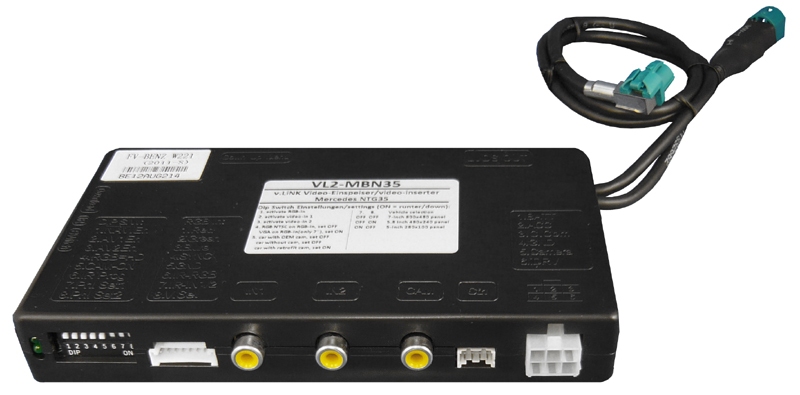

Video-Interface passend für Mercedes mit Comand APS NTG3.5 Navigation. Zum Anschluss von zwei beliebigen Videoquellen und einer Rückfahrkamera.

Über die Videoschnittstelle können Sie eine Rückfahrkamera und zwei weitere Videoquellen (z. B. USB-Player, DVB-T2-Tuner, …) an das Werks-Infotainmentsystem des Fahrzeugherstellers anschließen.

• 2 Videoeingänge für externe Geräte (z. B. DVD-Player, DVB-T-Tuner).
• 1 Videoeingang für Rückfahrkamera
• Automatische Umschaltung auf den Rückfahrkamera-Eingang beim Einlegen des Rückwärtsgangs
• Bild während der Fahrt aktivieren (nur bei angeschlossenem Video)
• Kompatibel mit der werkseitigen Rückfahrkamera
• NTSC-Eingänge

Marke und Modell:

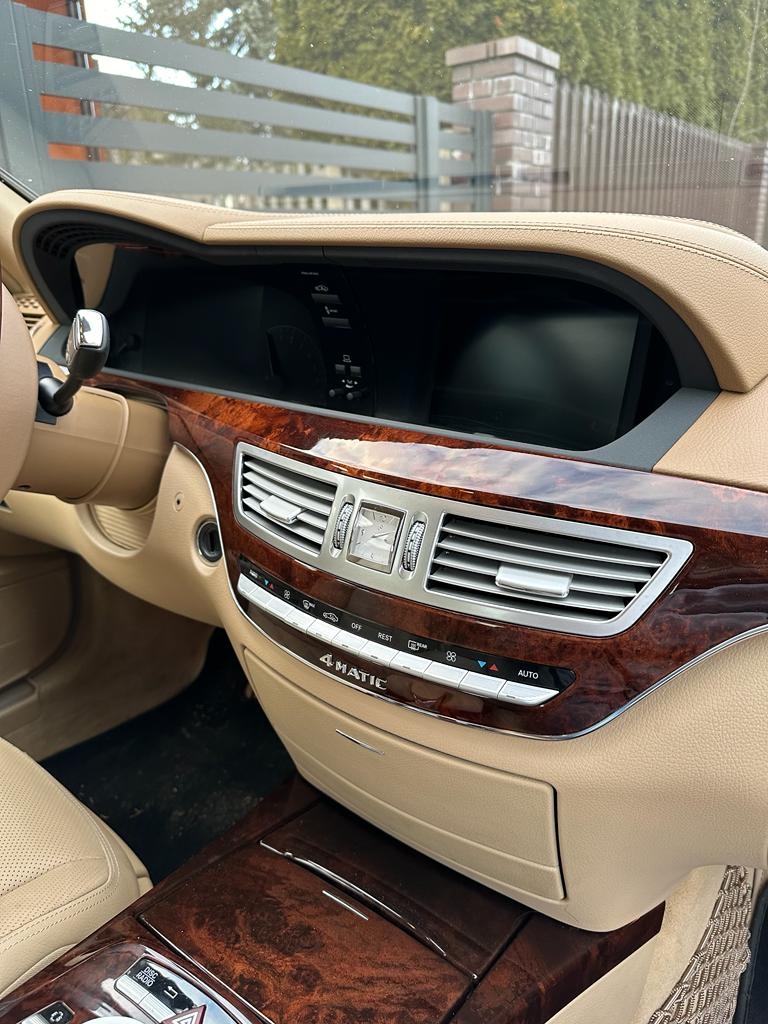

• Mercedes S (W221) 06/2009 – 06/2013
• Mercedes CL (C216) 06/2009 - mit Dual-View

• Navigation: Comand APS HD NTG3.5 mit Dual View und Non-Dual Monitor.

Einschränkungen:

• Nur Video – Die Schnittstelle liefert NUR Videosignale an das Infotainmentsystem. Zur Stromversorgung der Audiosignale kann der vorhandene werkseitige AUX-Audioeingang oder FM-Modulator verwendet werden.
• Werkseitige Rückfahrkamera – Schaltet nur beim Einlegen des Rückwärtsgangs automatisch auf RFK um. Zum Verzögern des Herunterschaltens ist zusätzliche Elektronik erforderlich.
• Videoeingangssignal – Nur NTSC-Videoquellen sind kompatibel.

Anschlüsse:

• Bildeingang: 4-poliges HSD
• Stromversorgung und CAN-Bus: Plug & Play (fahrzeugabhängig)
• Videoeingänge (2x): Cinch-Buchsen
• Rückfahrkamera-Eingang: Cinch-Buchse
• Audio-Schalter: 2 x Cinch-Buchsen (2 Eingänge zu 1 Ausgang)

Technische Daten:

• Betriebsspannung: 12 V DC (7 ~ 25 V)
• Ruhestrom: <5mA
• Stromaufnahme: 300mA
• Videoeingang: 0,7 ~ 1 V
• Videoeingangsformate: NTSC
• Betriebstemperatur: -40°C bis +85°C
• Maße Videobox: 182 x 24 x 100 mm (B x H x T)
• Abmessungen der CAN-Box: 73 x 22 x 45 mm (B x H x T)
