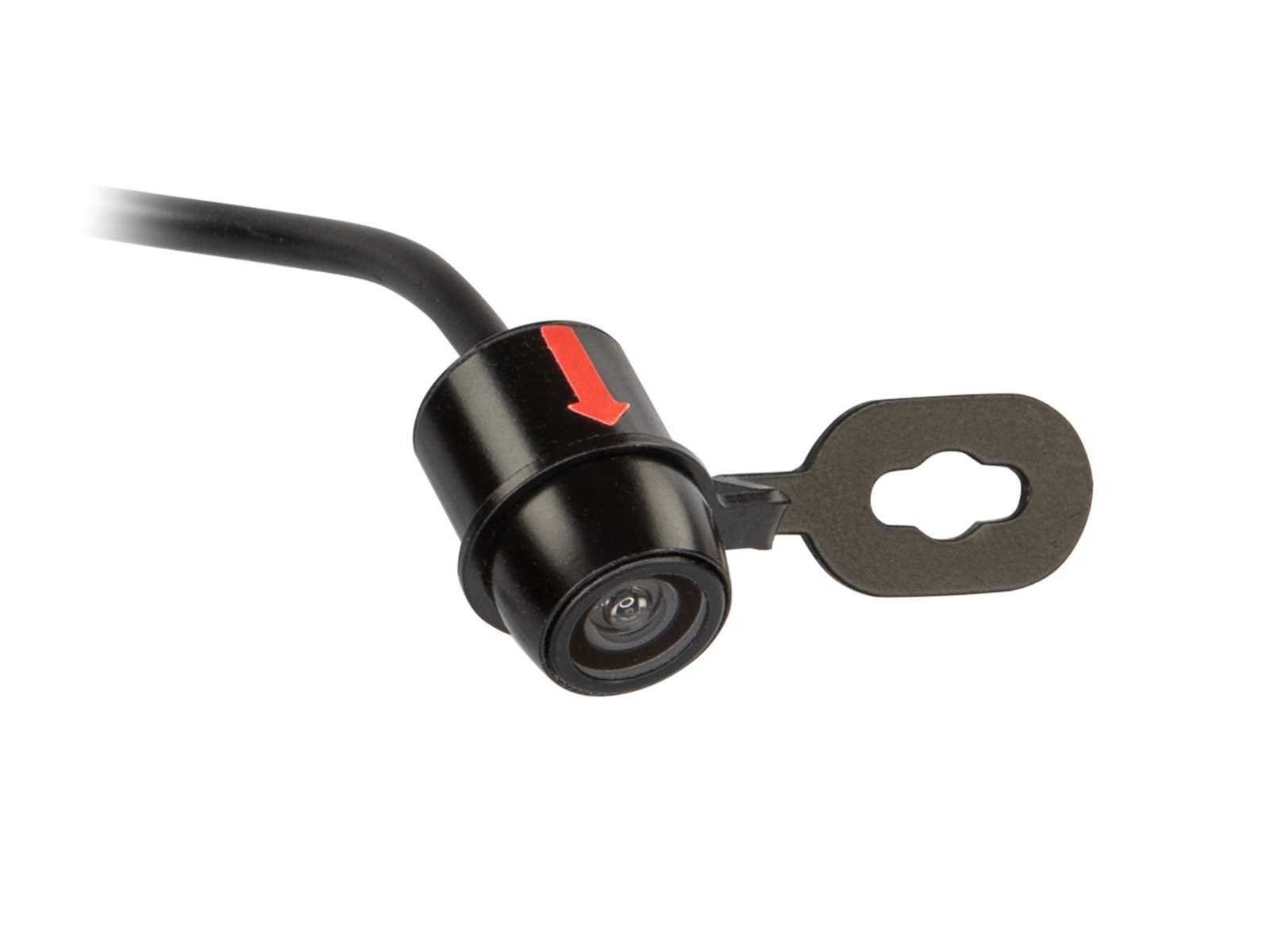

Universaalne tagurduskaamera joontega, NTSC, 135° vaatenurk, tolmu- ja veekindel

Kirjeldus

Universaalne joontega tahavaatekaamera.
Kui soovite parandada enda, oma kaasreisijate ja teiste liiklejate ohutust, saab universaalne joontega tahavaatekaamera teid aidata. See professionaalse kvaliteediga seade on saadaval ka peegeldusfunktsiooniga.

Kvaliteetne varustus suurepärase hinnaga.
Meie universaalne tahavaatekaamera sobib laiale valikule sõidukitele. Paigaldamine on lihtne ja probleemivaba. Toode on valmistatud plastikust ja sellel on täiendav metallklamber. Selle mudeli objektiivi nurk on 135 kraadi. See universaalne tahavaatekaamera võimaldab teil ohutult tagurdada hoovides, parklates või kitsastes alleedes. See on kasulik väikeste sõiduautode ja veidi suuremate tarbesõidukite jaoks.

Universaalne tahavaatekaamera – võite seda usaldada.
Meie universaalne tahavaatekaamera töötab sujuvalt isegi temperatuurivahemikus -20 °C kuni 70 °C. See teeb selle ideaalseks kasutamiseks nii kuuma kui ka külma ilmaga, aastaringselt. Komplekt sisaldab kaamera paigaldamiseks vajalikke kaableid.

---

Universaalne tagurduskaamera

• Konstruktsioon: ümmargune
• Montaaži tüüp: aluskonstruktsioon/montaaž/paigaldus

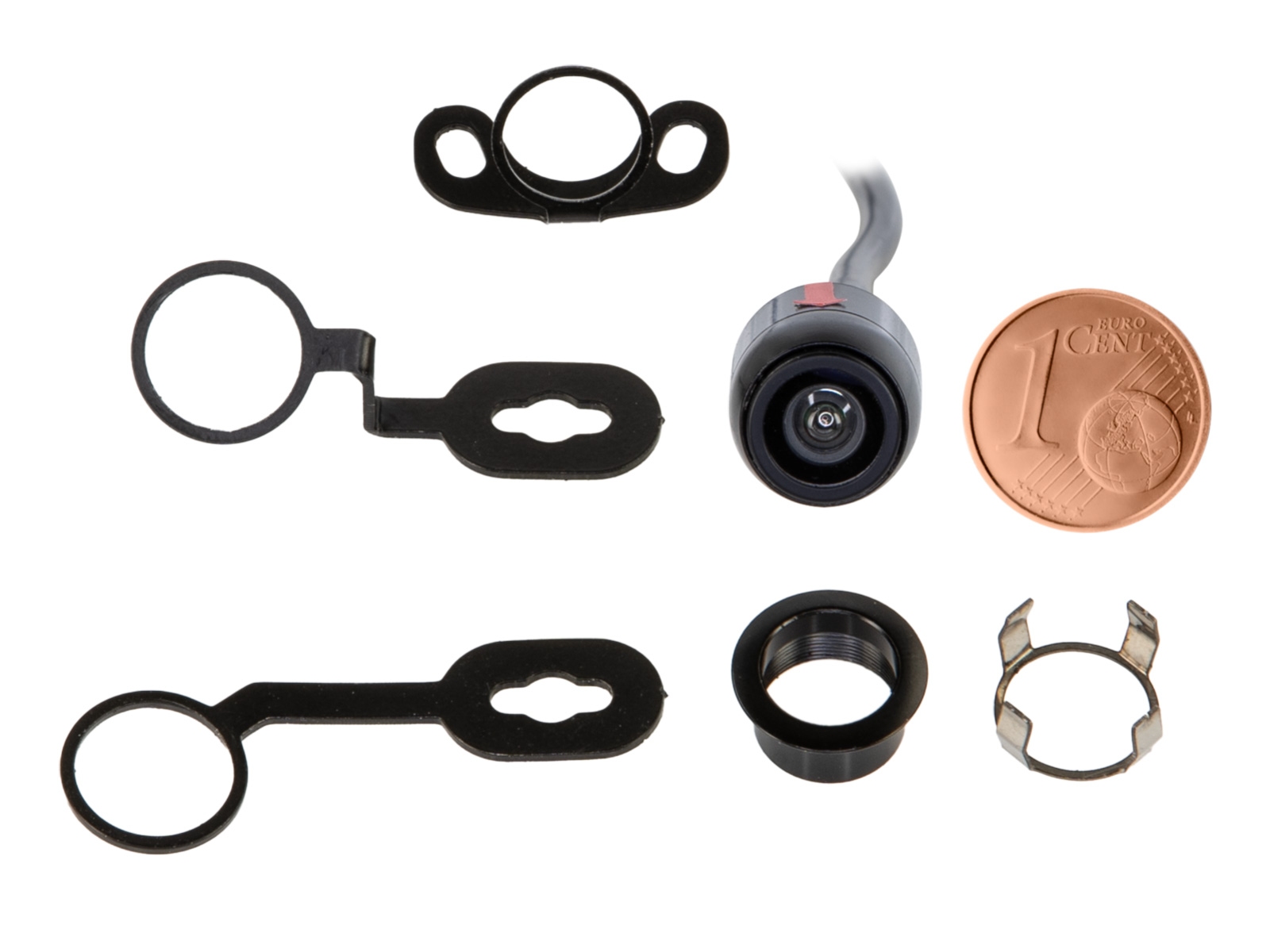

• Orienteerimisjoonte/peegeldusfunktsiooni/erinevate kinnitusklambrite/klõpskinnitusega


Tähelepanu:


• ACV-kaamerad on loodud pidevaks tööks
• Enne paigaldamist > Kontrollige paigalduskohas testmonitoril vaatenurka ja kaamera asendit
• Kaamera tööpinge: +3V
• Kaamera toitepinge: +12V / +24V
• Kaamera ühendamine ilma komplekti kuuluva +3V pingemuundurita kahjustab seda.


Ühendus:

• punane: lülitatav +12V / +24V koormuskindel kaitse
• must: otsene korpuse maandus/GND Cinch(m) kollane: ühendusjuhe
• Video: Roheline: Orienteerimisjoonte sisse-/väljalülitamine. Valge: Peegeldusfunktsiooni sisse-/väljalülitamine.

Toote omadused:


• Struktuur: plastik
• Värv: must
• Lisad: orienteerimisjooned jumperite kaudu / peegeldusfunktsioon jumperite kaudu / erinevad kinnitusklambrid / klõpskinnitusega kinnitus
• Anduri tüüp: 1/4″ CMOS
• Pildisüsteem: NTSC värvisüsteem
• Efektiivsed pikslid: 682 x 496
• luks: 0,1
• Eraldusvõime: 480 teleriliini
• CVBS D1 objektiivi nurk: diagonaalselt 135° +/- 5°
• Vaatenurk: horisontaalne 95° / vertikaalne 75° +/- 5°
• Tolmu- ja veekindlus: IP68
• Ühendus: 4-kontaktiline ACV-süsteemi pistik (m) Ø5,2 mm
• Tööpinge: +3 V alalispinge
• Toitepinge: +12V / +24V alalisvoolupinge > pingemuunduriga
• Voolutarve: 60mA
• Töötemperatuuri vahemik: -20 °C – 70 °C
• Säilitustemperatuur: -40 °C – 85 °C
• Mõõtmed: Ø12,5 mm

Kaamera ühenduskaabel 1m +/-:

• 4-kontaktiline süsteemipistik acv(m) Ø5,2 mm
• 2 džemprit

+3V pingemuundur:

• 4-kontaktiline süsteemipistik acv(f) Ø10mm / 4-kontaktiline süsteemipistik acv(m) Ø5,2mm pikenduskaabel 6,5m +/-: 4-kontaktiline süsteemipistik acv(f) Ø10mm / 4-kontaktiline süsteemipistik acv(m) Ø5,2mm toitekaabel punane 3m +/- juhtmega ühendatud: ühendus kaameraga / tagurdustule ühendus maanduse/GND-ga must 3m +/- juhtmega ühendatud: kere maanduse/GND ühendus kaameraga / kere maanduse/GND ühendus otse monitori ühenduskaabel 20cm +/-: 4-kontaktiline süsteemipistik acv(f) Ø10mm punane: toitepinge must: maandus/GND DC tollides (m) kollane: video :

Esikaamera vahetamine:

• Tahavaatekaamera liides > Esikaamera vahetamine > Artikkel: 771000-6500
• Tahavaatekaamera liides > Mitme kaamera vahetamine > Artikkel: 771000-6501

Kaamera ühendamine liidestega:

• Tavaliselt avatud relee, elektrooniline 2V-12V/1.5A max > artikkel
• kaameraühendus40-AD-REMOTE
• Pingeregulaator tagurduskaamera ja tagurdustule jaoks > artikkel: 771000-6100


Lisatarvikud:

• ACV-kaamera kaamerakaabli pikendus 5m > artikkel: 771000-6305
• ACV-kaamera kaamerakaabli pikendus 10m > artikkel: 771000-6310
• Kaamerakaabli pikendus vahelduvvoolukaamerale 15m > artikkel: 771000-6315
