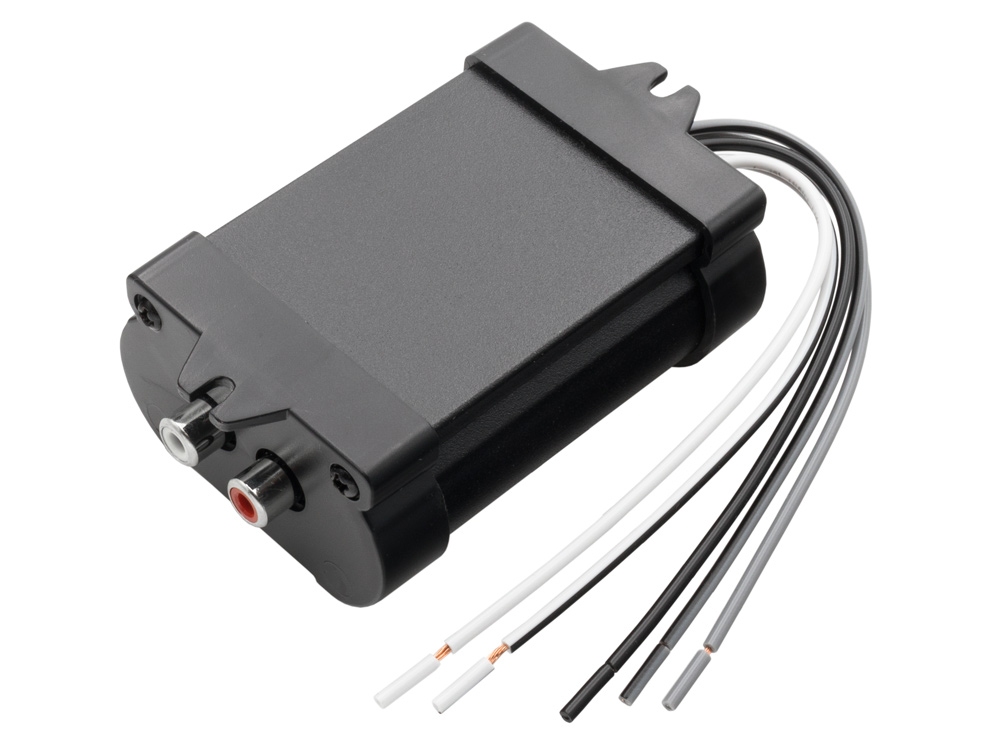

HW Energetic HLC-2 (HE-4020) -signaalimuunnin

Kuvaus

Hollywood Energetic HLC-2:
Korkealaatuinen 2-kanavainen muunnin, joka muuntaa pääyksikön kaiutinsignaalin RCA-tuloihin ulkoista vahvistinta varten. Sen avulla voit liittää pääyksikön, jossa ei ole RCA (CINCH) -lähtöjä, ulkoiseen tehovahvistimeen. Muuntimessa on portaaton lähtötason säätö ja DC-häiriösuodatin. Alumiinikotelo tarjoaa myös lisäsuojausta ulkoisia häiriöitä vastaan.

• lähtösignaalin sujuva säätö erikseen vasemmalle ja oikealle kanavalle
• suunniteltu radioille, joiden maksimilähtöteho on enintään 2x50W
• 2 RCA-lähtöä (vasen ja oikea kanava)

SIGNAALILÄHTÖJEN KUVAUS muuntimen kotelon merkintöjen mukaan:

• "OUTPUT"-osiossa
  RCA-tason signaalilähdöt vasemmalle (L) ja oikealle (R) kanavalle, jotka on kytketty tehovahvistimen RCA-tuloihin

SIGNAALITULOJEN KUVAUS muunninkaapeleihin (ei koteloon) painettujen merkintöjen mukaisesti:

• "L INPUT R" -osio (kaiutintason signaalitulot – johtojen kuvaukset)
  valkoinen johto (LF+) – kytke radion vasemman kanavan kaiutinlähtöön positiivisella napaisuudella (+)
  valkoinen-musta johto (LF-) – kytke radion vasemman kanavan kaiutinlähtöön negatiivisella napaisuudella (-)
  musta johto (maadoitus 12V-) – maadoitus (valinnainen) – joskus voi olla hyödyllistä kytkeä maadoitus häiriöiden minimoimiseksi
  harmaa johto (RF+) – kytke radion oikean kanavan kaiutinlähtöön positiivisella napaisuudella (+)
  harmaa-musta johto (RF-) – kytke radion oikean kanavan kaiutinlähtöön negatiivisella napaisuudella (-)

Muunnin voidaan asentaa radion, kaiuttimien lähelle tai suoraan vahvistimen viereen, edellyttäen, että näissä paikoissa ei ole muita laitteita tai asennuksia, jotka aiheuttavat voimakkaita sähköisiä häiriöitä.
