Adaptateur pour caméra de recul Alfa Romeo Tonale, Fiat Ducato, Tipo, 500, 500e, Jeep Compass.

Description

L'interface ajoute une caméra de recul à votre voiture et affiche l'image sur votre autoradio d'origine (qui doit être compatible). Certains adaptateurs sont prêts à l'emploi, tandis que d'autres nécessitent des câbles de connexion ou des modifications. Veuillez lire attentivement la notice d'installation ou nous contacter pour toute question.
Outre l'adaptateur, vous aurez besoin d'une caméra de recul.

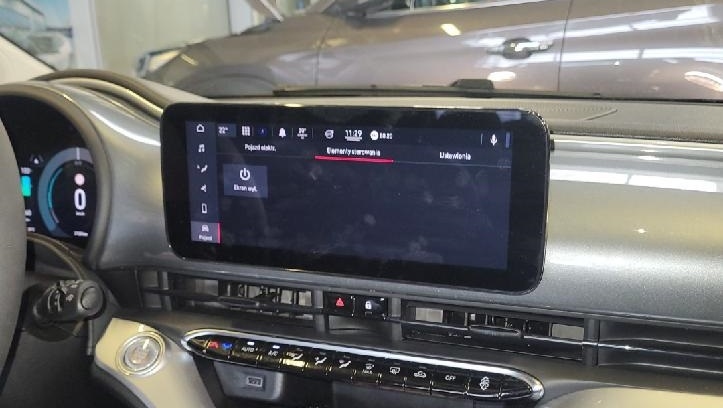

Interface vidéo pour caméra de recul, caméra avant et deux autres sources vidéo. Compatible FBAS et AHD. Convient aux Alfa Romeo Tonale, Fiat 500 et 500e, Ducato3 (Série 8), Tipo et Jeep Compass avec Uconnect et tablette de 10 ou 10,25 pouces.

Caractéristiques du produit

• Convertisseur vidéo pour entrée de caméra de recul numérique
• 1 entrée vidéo pour caméra de recul AHD 720p PAL (Cinch)
• Conversion automatique du signal de la caméra AHD en entrée caméra de recul lorsque la marche arrière est enclenchée.

• Toutes les entrées vidéo sont compatibles CVBS et AHD.

Marque et modèle :

• Alfa Romeo Tonale (965) 05/2022 ->

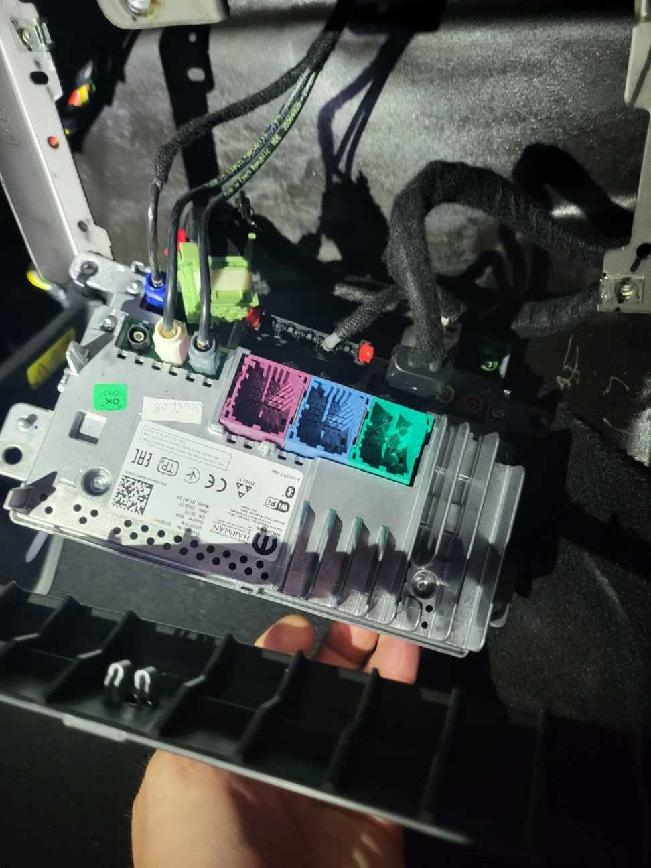

• Navigation : Connect 10,25 pouces ou Connect NAV 10,25 pouces – (R1 INT ER) avec écran tactile ultra grand angle et unité principale séparée

• Fiat Ducato 3 (série 8) 2021 ->
• Fiat Tipo (356) 2023 ->
• Navigation : Uconnect 5 R1 EXT ER avec écran tactile de 10 pouces et unité centrale séparée

• Fiat 500 11.2020 ->
• Fiat 500e 11.2020 ->
• Navigation : Uconnect 5 R1 EXT ER avec écran tactile ultra grand angle de 10,25 pouces et unité centrale séparée

• Jeep Compass 2021 ->
• Navigation : Uconnect5 R1 EXT ER avec moniteur tablette 10,1 pouces avec unité principale séparée

• Remarque : Non compatible avec le Jeep Compass de l'année modèle 2021 équipé du système Uconnect5 avec écran tactile de 8,4 pouces et unité centrale tout-en-un.

Limites

• Compatibilité avec le bus CAN  – La compatibilité de l'interface avec le bus CAN peut être limitée à certains véhicules ou à certaines fonctions. Ce problème peut être constaté lors de l'installation et ultérieurement. L'interface, dotée de toutes les entrées vidéo, peut être utilisée via des signaux de commutation analogiques sans connexion au bus CAN du véhicule. Certaines fonctions supplémentaires ont été omises ; voir ci-dessous.
• Vidéo uniquement – ​​L’interface ne transmet aucun signal audio. Pour connecter des signaux audio, utilisez l’entrée audio AUX d’origine ou des produits optionnels (par exemple, un modulateur FM).
• Caméra de recul d'origine – Le passage automatique à l'entrée RFK s'effectue uniquement lorsque la marche arrière est engagée. Des accessoires optionnels sont nécessaires pour modifier les temps de commutation.
• Caméra avant optionnelle : bascule automatiquement sur la caméra avant lorsque la marche arrière est désengagée pendant 5, 10, 15 ou 20 secondes (selon le réglage du menu OSD). Le basculement manuel vers la caméra avant est également possible à l’aide du bouton externe.
• Lignes de routage – Si le bus CAN du véhicule n'est pas entièrement compatible avec l'interface, la fonction de routage ne peut pas être utilisée.

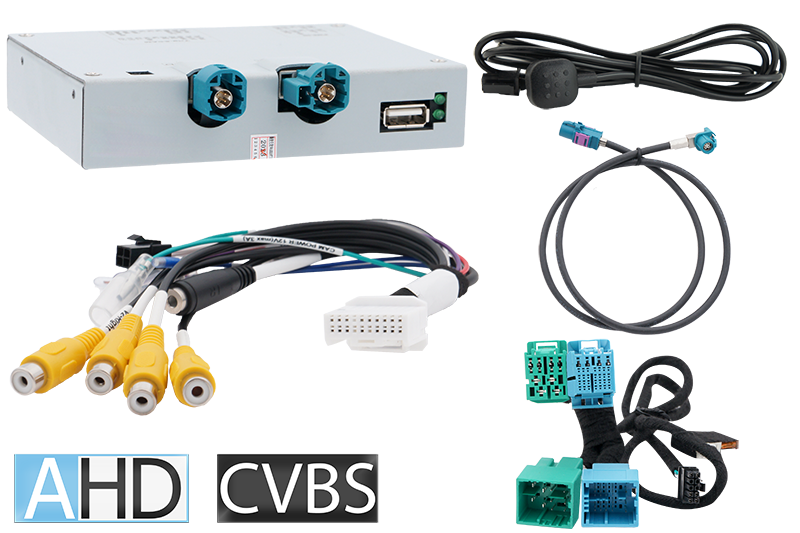

Relations

• Entrée image : HSD 4 broches
• Alimentation et bus CAN : Plug & Play (selon le véhicule)
• Entrées vidéo (2x) : prises RCA
• Entrée pour caméra de recul : prise RCA
• Entrée caméra frontale : prise RCA
• Câbles de déclenchement (4x) : Extrémités de câble ouvertes

Spécifications techniques

• Tension de fonctionnement 12 V CC (9~16 V)
• Consommation de courant 7 mA
• Consommation 24 mA
• Type de signal d'entrée CVBS/AHD
• Norme de signal CVBS/AHD NTSC/PAL
• Température de fonctionnement : -40 °C à +85 °C
• Dimensions du boîtier d'interface : 117 x 30 x 108 mm (L x H x P)

Avertissement légal :
Les vidéos diffusées pendant la conduite ne doivent en aucun cas distraire le conducteur, ni directement ni indirectement. Ceci est interdit par la loi dans la plupart des pays et des États. Ce produit, en plus de fonctionner lorsque le véhicule est à l’arrêt, est exclusivement destiné à afficher des menus en veille (par exemple, les menus MP3 des lecteurs DVD) ou des images de la caméra de recul pendant la conduite.
