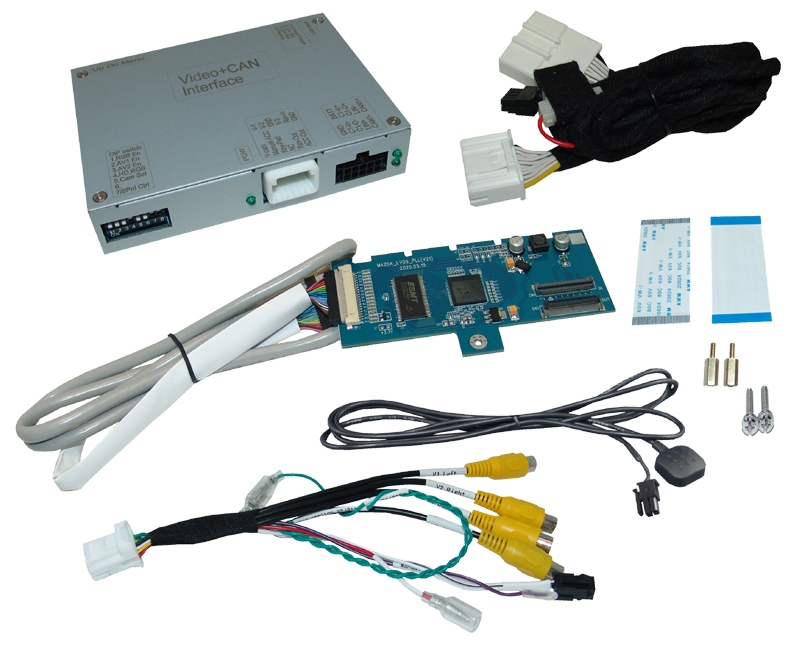

Interface de caméra de recul RL4-MZD88, moniteur 8,8 pouces Mazda 2019 ->

Description

Le RL4-MZD88 permet de connecter la caméra de recul et deux autres sources vidéo. Compatible avec les véhicules Mazda à partir de 2019 équipés de MZD Connect et d'un écran couleur ultra-large de 8,8 pouces .

L'interface r.LiNK vous permet de connecter une caméra de recul, une caméra avant automatique et deux autres sources vidéo (par exemple, un lecteur USB, un tuner DVB-T2, ...) au système d'infodivertissement du constructeur du véhicule.

Caractéristiques du produit

• Diffusion vidéo pour systèmes d'infodivertissement d'usine
• 1 entrée vidéo de caméra de recul FBAS
• 1 entrée vidéo caméra frontale FBAS
• 2 entrées vidéo FBAS pour les périphériques mis à niveau (par exemple, lecteur USB, tuner DVB-T2, ...)
• Passage automatique à l'entrée de la caméra de recul lorsque la marche arrière est engagée ;
• Passage automatique à la caméra avant après 10 secondes de marche arrière
• Les lignes de guidage de la caméra de recul peuvent être activées (non disponible sur tous les véhicules).
• Activer l'image en conduisant (UNIQUEMENT lors de la lecture vidéo)
• Entrées vidéo compatibles PAL et NTSC

Compatibilité

• Constructeur : Mazda
• Modèle : Véhicules datant d'environ 2019

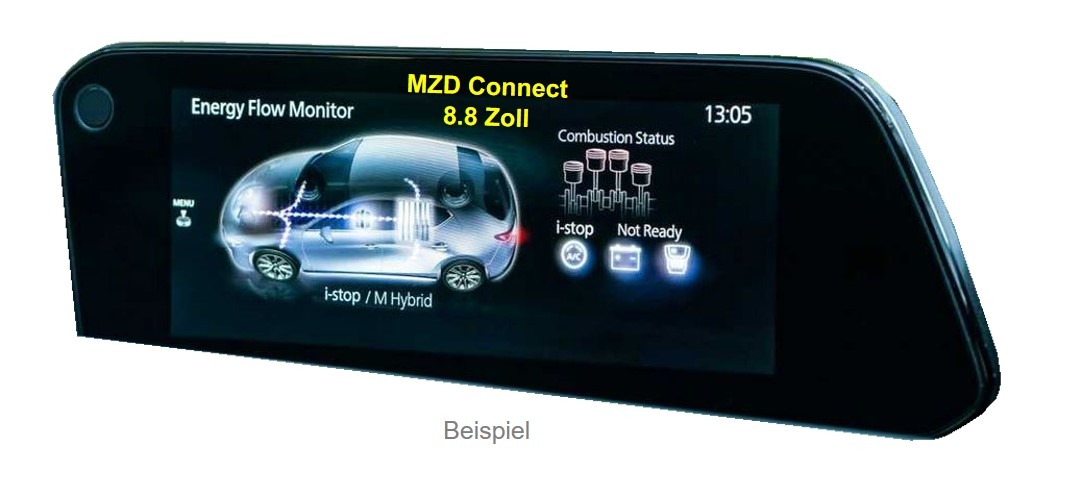

• Navigation : MZD Connect - Écran ultra-large de 8,8 pouces

Limites

• Interface vidéo uniquement : elle ne transmet aucun signal audio. L’entrée audio auxiliaire d’origine ou un modulateur FM peuvent être utilisés pour la transmission du son. Si deux sources audio/vidéo sont connectées, un circuit électronique supplémentaire est nécessaire pour la commutation audio.
• Caméra de recul d'origine : bascule automatiquement en mode marche arrière uniquement lorsque la marche arrière est engagée. Un dispositif électronique supplémentaire est nécessaire pour retarder les rétrogradations.
• Caméra avant adaptable : bascule automatiquement sur la caméra avant après 10 secondes de désengagement de la marche arrière. Le basculement manuel est également possible à l’aide d’un bouton.
• Lignes de distance : L’affichage des lignes de distance ne fonctionne pas sur tous les véhicules.

REMARQUE : L'interface est intégrée à la carte du moniteur (le moniteur doit être ouvert à cette fin) !

Connexion

• Canal d'image : câble ruban
• Électricité et bus CAN : Plug & Play (selon le véhicule)
• Entrées vidéo (2x) : prises RCA
• Entrée pour caméra de recul : prise Cinch
• Entrée caméra frontale : prise RCA

Spécifications techniques

• Tension de fonctionnement : 12 V CC (7~25 V)
• Courant de repos : 10 mA
• Consommation électrique : 140 mA
• Entrée vidéo : 0,7 ~ 1 V
• Formats d'entrée vidéo : PAL/NTSC
• Température de fonctionnement : -40 °C à +85 °C
• Dimensions du boîtier vidéo : 117 x 26 x 90 mm (L x H x P)
• Dimensions du boîtier vidéo : 115 x 7 x 56 mm (L x H x P)
