Adattatore per comandi al volante per Chrysler, Dodge e Jeep Wrangler. Alimenta l'amplificatore Boston Acoustics di fabbrica.

Descrizione

L'adattatore per i comandi al volante per i modelli Chrysler, Dodge e Jeep Wrangler attiva anche l'amplificatore di serie.
Offriamo adattatori per i comandi al volante per Chrysler, Dodge e alcuni modelli Jeep, tra cui Wrangler, Grand Cherokee e Compass. È possibile installare una nuova autoradio aftermarket mantenendo la funzionalità dei pulsanti al volante! L'utilizzo dell'adattatore è estremamente utile durante la guida e garantisce una maggiore sicurezza: il conducente non deve più distogliere lo sguardo dalla strada per regolare l'autoradio a proprio piacimento!

Installazione semplice e praticità eccezionale.
L'adattatore per telecomando al volante Jeep Dodge Chrysler è facile da installare grazie al suo intuitivo sistema Plug & Play. Questo rende l'installazione praticamente senza problemi e la sua funzionalità inestimabile! Mantieni le funzioni di fabbrica del tuo veicolo e il volante con questo pratico adattatore per telecomando al volante.

Adattatore per volante per Chrysler / Dodge / Jeep / Lancia / Mitsubishi / VW.
Mantieni le funzioni originali del telecomando al volante quando sostituisci l'autoradio di serie con un'unità principale retrofit.
A seconda dell'equipaggiamento del veicolo, nonché della funzionalità e del software dell'unità principale retrofit, singole funzioni operative potrebbero essere omesse o sostituite con altre funzioni.

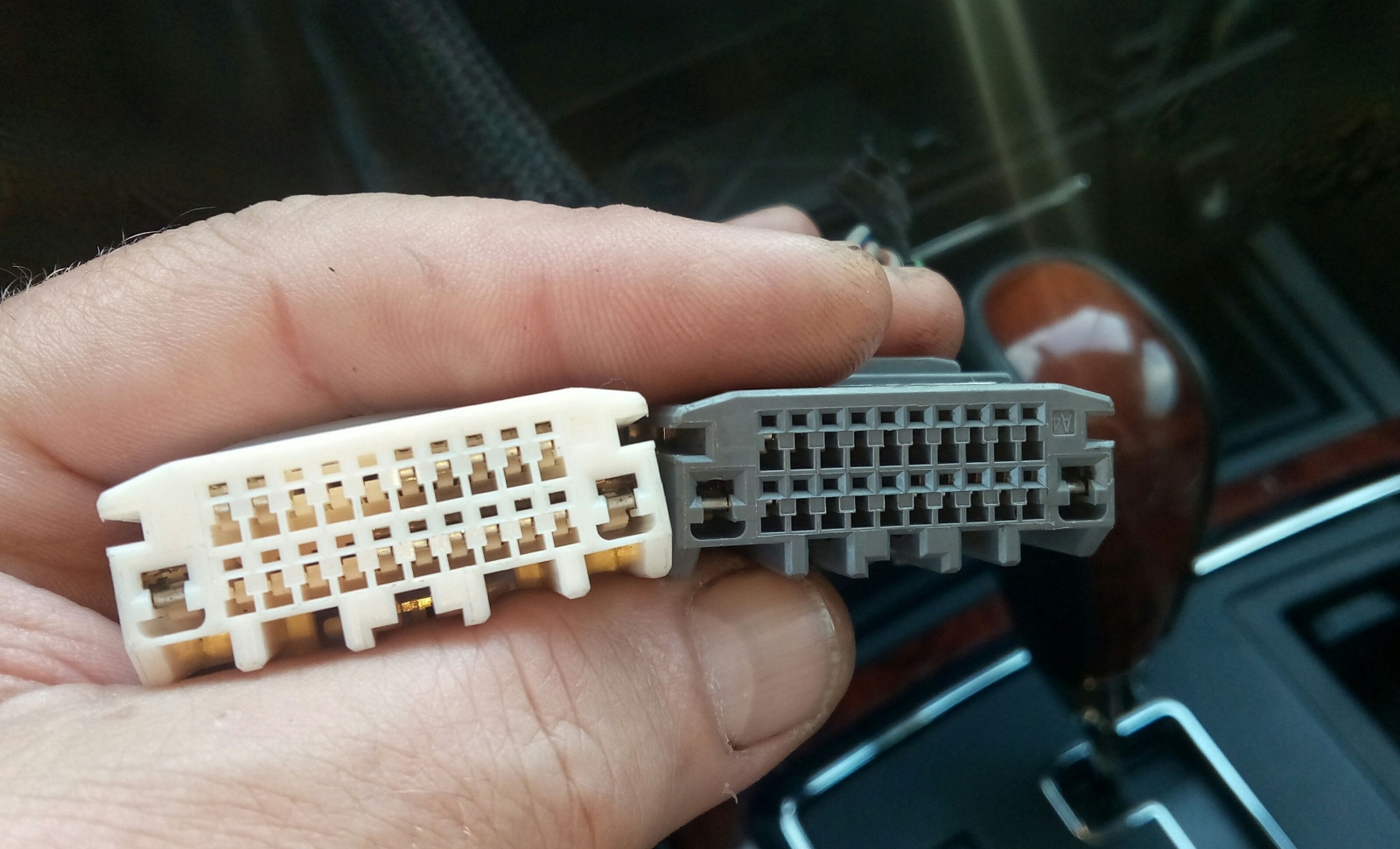

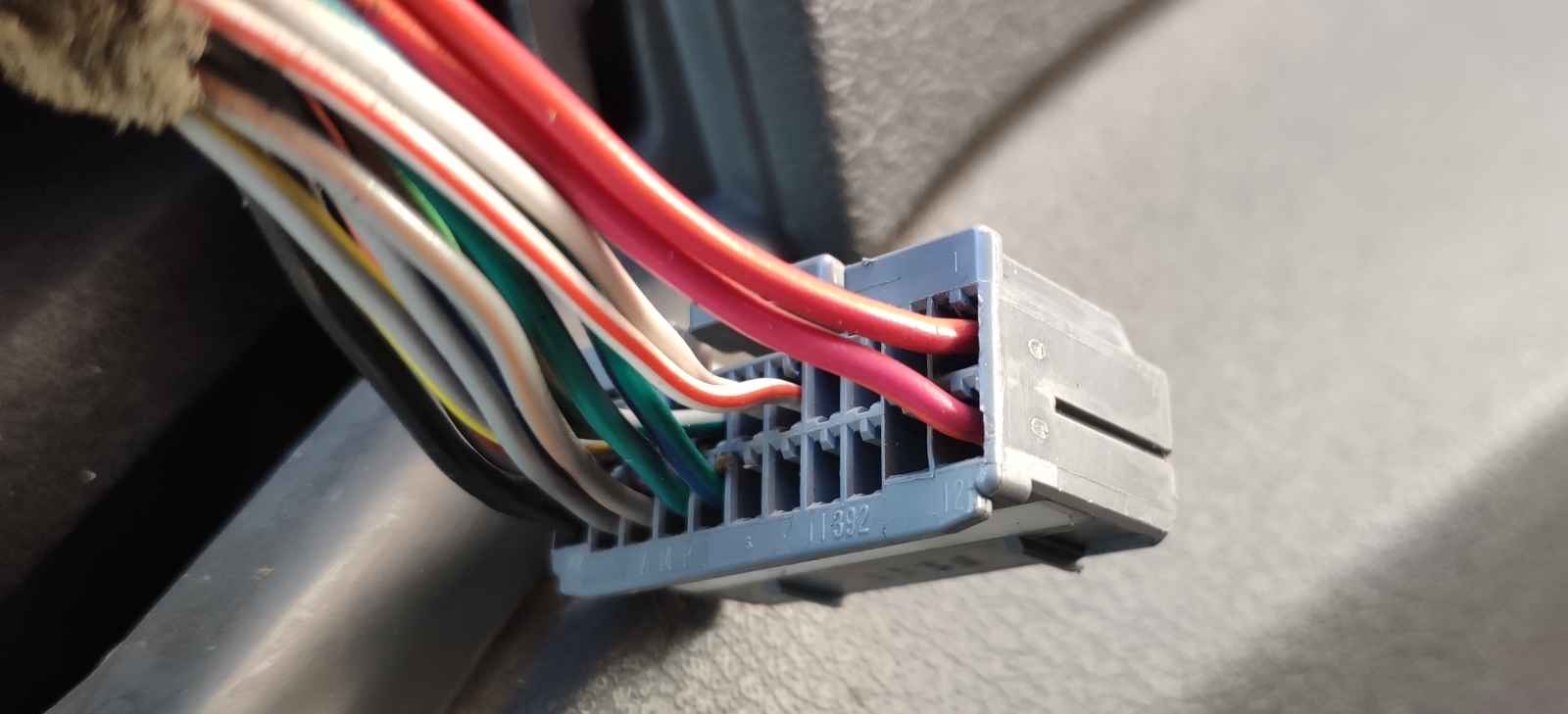

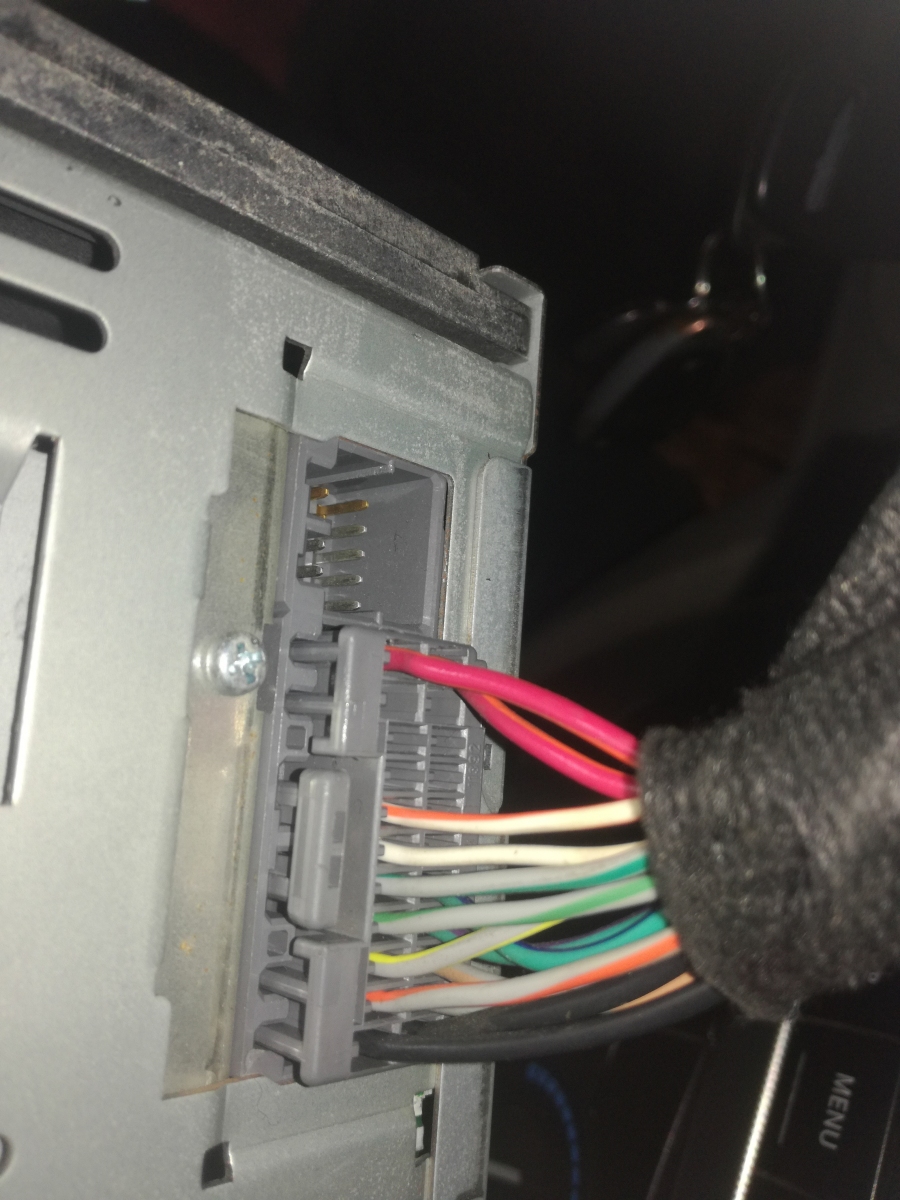

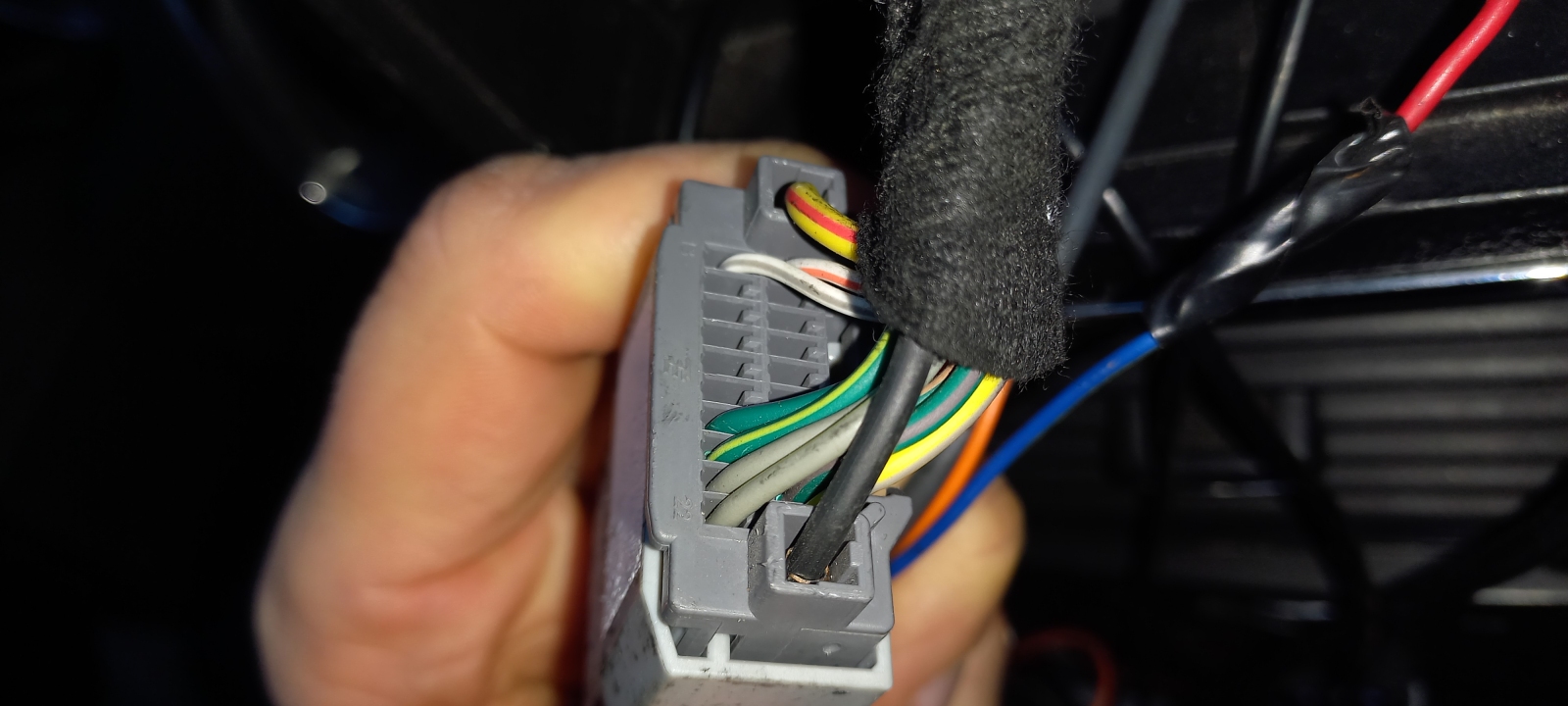

Confronta i connettori del cablaggio mostrati nelle foto con quelli del tuo veicolo e assicurati che corrispondano visivamente e tecnicamente.

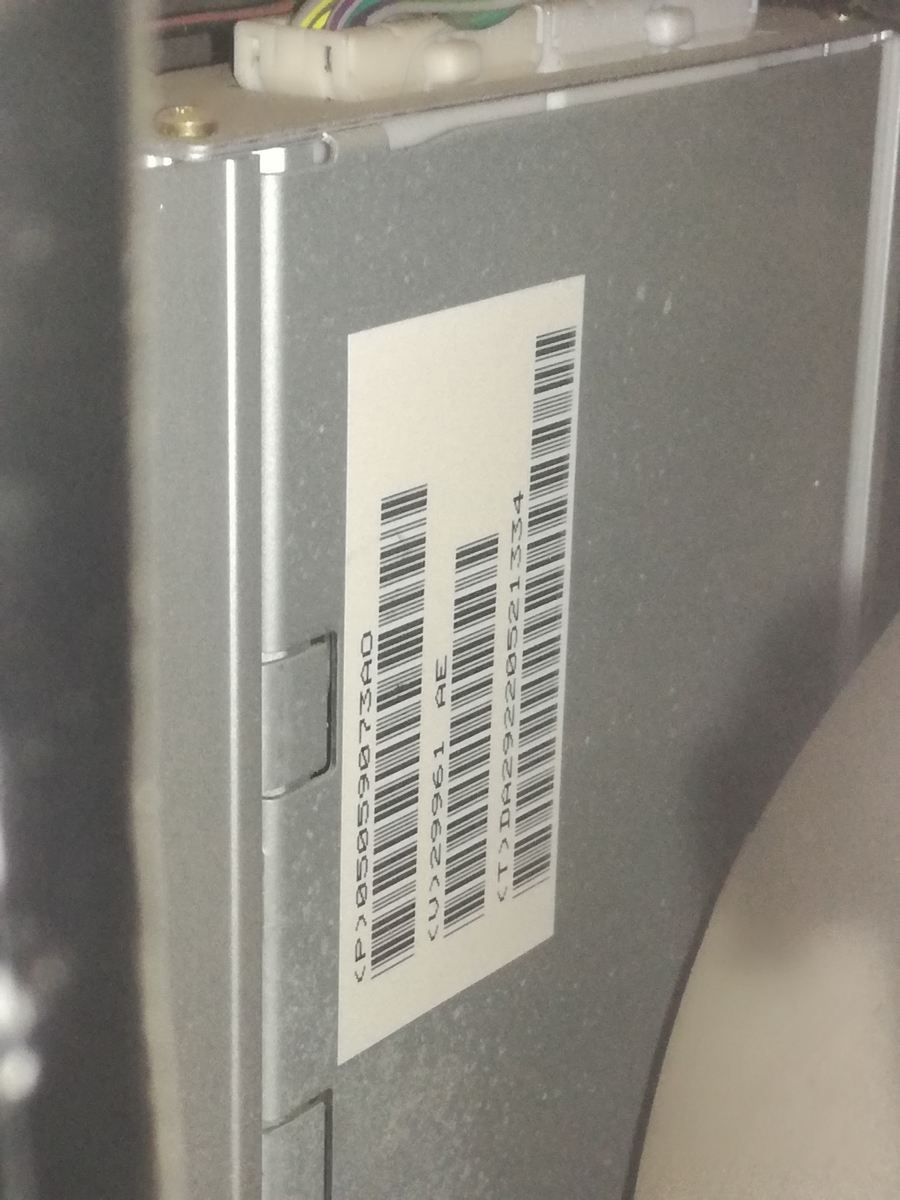

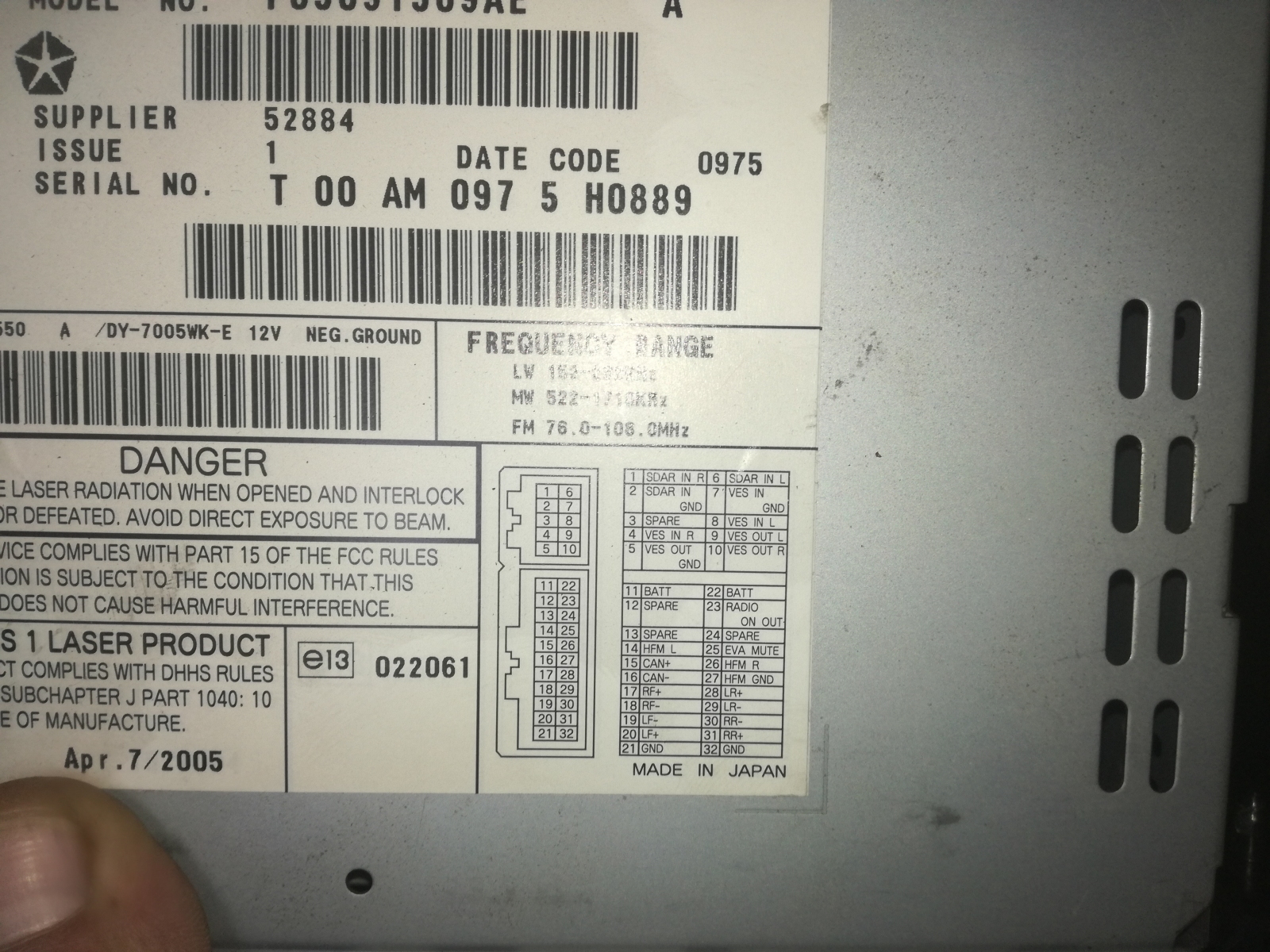

Verifica che una delle unità principali OEM elencate sia stata originariamente installata.
Verifica inoltre la funzionalità del veicolo, le impostazioni del veicolo e la funzionalità SWC prima dell'installazione finale.

Attenzione:

• CAN-bus
• Collegamento: connettore Chrysler a 22 pin // connettore Chrysler a 24 pin
• Controllare la posizione dell'interruttore DIP per il dispositivo di retrofit
• Attivazione del bus CAN del sistema audio OEM
• Segnale di velocità supportato
• Veicoli con CAN bus
• Veicoli con/senza impianto audio originale
• Veicoli senza terminale di accensione commutato +12V 15
• Veicoli senza sistema audio Infinity originale*/**
• Veicoli senza terminale di accensione commutabile tramite CAN bus 15**
• Veicoli senza apparecchiatura di misurazione dell'angolo cieco
• Il sistema di assistenza alla guida non supporta la visualizzazione dell'angolo cieco negli specchietti retrovisori esterni
• PDC non è supportato
• Fader del sistema audio OEM non supportato
• Controllare la riproduzione audio sul telefono/navigatore > se necessario, scambiare le uscite degli altoparlanti anteriori/posteriori ricollegandoli
• LED diagnostico:
• blu lampeggiante > ricerca bus CAN
• blu fisso > CAN bus attivo
• rosso > corrente di accensione +12V attiva


Marca e modello:

• Chrysler

• Chrysler 200 2011 – 2014
• Chrysler 300 06/2004 – 12/2010
• Chrysler 300C (LX) 06/2004 – 11/2007
• Chrysler 300C (LX) 11/2007 – 12/2010
• Chrysler 300M 2002 – 06/2004
• Chrysler Aspen 2007–2009
• Chrysler Concorde 2002 – 2004
• Chrysler Pacifica 2004 – 2008
• Chrysler PT Cruiser (PT) 10/2001 – 04/2006
• Chrysler PT Cruiser (PT) 01/2006 – 06/2009
• Chrysler Sebring (RJ) 03/2001 – 04/2003
• Chrysler Sebring (RJ) 04/2003 – 07/2007
• Chrysler Sebring (RJ) 05/2007 – 08/2010
• Chrysler Town&Country 2008 – 2016
• Chrysler Voyager (GK/GY/RG) 03/2001 – 05/2004
• Chrysler Voyager (GK/GY/RG) 05/2004 – 03/2008
• Chrysler Voyager (RT) 03/2008 – 12/2010

• Doge

• Dodge Avenger (JS) 06/2007 – 06/2009
• Dodge Caliber (PK) 06/2006 – 12/2010
• Dodge Caravan 2002–2015
• Dodge Charger 2009–2012
• Dodge Challenger 2008 – 2014
• Dodge Dakota 2002–2011
• Dodge Durango 2003–2009
• Dodge Journey (JC) 06/2008 – 12/2010
• Dodge Magnum 2008-2009
• Dodge Nitro 2007–2011
• Dodge RAM 2002-2008
• Dodge RAM Dodge RAM 1500 2009 – 2011
• Dodge RAM 2500 2010-2012
• Dodge RAM 3500 2010-2012
• Dodge RAM Chassis Cab 2011
• Dodge RAM C/V Tradesman 2012-2015
• Dodge Stratus 2002–2006
• Dodge Viper (SR) 11/2003 – 04/2010

• Jeep

• Jeep Commander (WH) 05/2008 – 11/2010
• Jeep Compass (PK) 11/2006 – 06/2010
• Jeep Compass (PK) 05/2011 – 12/2016
• Jeep Grand Cherokee (WJ) 10/2001 – 06/2005
• Jeep Grand Cherokee (WH) 06/2005 – 10/2007
• Jeep Grand Cherokee (WH) 10/2007 – 12/2010
• Jeep Grand Cherokee (WK) 12/2010 – 06/2013
• Jeep Liberty 2002 – 2012
• Jeep Patriot (PK) 2007 – 2017
• Jeep Wrangler (TJ) 01/2003 – 03/2007
• Jeep Wrangler (JK) 04/2007 – 02/2011
• Jeep Wrangler (JK) 02/2011 – 07/2018

• Lancia

• Lancia Voyager (RT) 11/2011 – 08/2015

• Mitsubishi

• Mitsubishi Raider2008-2009

• VW

• VW Routan 2009 – 2015

Vengono forniti i seguenti segnali:

• I veicoli reimportati o quelli con software diverso potrebbero avere caratteristiche incompatibili.
• rosa: terminale di accensione +12V 15 1,5A max.
• arancione: terminale di illuminazione +12V 58 0,1A max.
• bianco: segnale retromarcia +12V 1,5A max.
• giallo/verde giallo/rosso: segnale di impulso di velocità
• SWC
• Il supporto del sistema rinforzato OEM non è supportato
• *I veicoli analogici dal 2002 al 2009 con il sistema OEM Infinity migliorato non sono supportati
• *Bypass amplificatore OEM Infinity > Collegamento diretto degli altoparlanti
• **SWC vari veicoli USA/Opel GT analogico/CAN bus > articolo: 42-uni-usa
• **Adattatore cablaggio ISO Chrysler/Dodge/Jeep 22 pin > articolo: 1031-02

Opzionale:

• Adattatore per telecamera posteriore Chrysler/Dodge/Jeep/Mitsubishi/VW > Articolo: 771031-1030
• Adattatore per telecamera di retromarcia / adattatore RSE Chrysler/Dodge/Jeep > articolo: 771030-1030

Domanda HU:

• Multilead altro HU: 42arc100
• Connettore jack Alpine da 3,5 mm: 42arc101
• Blaupunkt 2010> Connettore jack da 3,5 mm: 42arc107
• Blaupunkt 2010> Key1 / Key2 / (GND) Connettore: 42arc000
• Cina Hu Key1/Key2/(GND): 42arc000
• Connettore jack Clarion da 3,5 mm: 42arc104
• Connettore a filo singolo Digital Dynamics: 42arc108
• Connettore ESX Key1 / Key2: 42arc000
• Connettore jack da 3,5 mm JVC42arc104
• Connettore JVC a filo singolo: 42arc105
• Connettore singolo filo Kenwood: 42arc105
• Kenwood 2017> Connettore jack da 3,5 mm: 42arc107
• Kenwood 2020> Key1 / Key2 / GND Connettore: 42arc000
• Connettore jack Pioneer da 3,5 mm: 42arc107
• Connettore Snooper Key1 / Key2: 42arc000
• Connettore jack Sony da 3,5 mm: 42arc107
• Connettore a filo singolo XZent: 42arc108
• Connettore singolo filo Zenec: 42arc108

Istruzioni generali per l'installazione:

Verifica:
1: Verificare tutte le funzioni operative e di configurazione del veicolo dell'HU OEM.
2: Scollegare l'HU OEM senza tensione.
3: Verificare la correttezza di tutti i collegamenti dell'interfaccia in stato diseccitato.

Collegamento e sequenza di collegamento:
1: Verificare le impostazioni e la configurazione hardware dell'interfaccia senza tensione.
2: Verificare la configurazione del cavo di collegamento radio senza tensione.
3: Collegare il cavo di collegamento radio secondo il manuale utente dell'HU da aggiornare.
4: Collegare tutti gli altri collegamenti secondo il manuale utente dell'HU da aggiornare.
5: Collegare l'intera installazione al veicolo e collegare per ultimo il collegamento principale.
6: Configurare il software dell'interfaccia secondo le istruzioni nel testo dell'articolo e nel manuale.
7: Configurare il dispositivo di retrofit secondo il manuale utente del dispositivo di retrofit per il telecomando al volante / telecamera / FSE / alimentazione phantom dell'antenna e altri.
8: Test funzionale del telecomando al volante e del veicolo

Modifiche all'interfaccia radio e alla configurazione del cavo di collegamento:
1: Modifica della configurazione senza tensione
2: Riconnessione vedere sopra da 5 a 8

In caso di guasto dell'interfaccia o del veicolo:
1: Reinstallare l'unità di interfaccia OEM
2: Avviare l'unità di interfaccia OEM
3: Stabilire l'arresto del bus CAN
4: Verificare la configurazione hardware dell'interfaccia
5: Ricollegare dopo l'arresto del bus CAN, vedere sopra 5 e 6

Eventuali collegamenti aggiuntivi, modifiche ai collegamenti, collegamenti alternativi, collegamenti di cavi allentati o estensioni di collegamenti di cavi allentati specificati nel testo informativo o nelle istruzioni hanno solo scopo informativo e sono destinati all'uso da parte di un installatore specializzato e qualificato.

Collegamenti aggiuntivi, modifiche alla configurazione dei cavi del cablaggio o utilizzo di collegamenti alternativi o prolunghe di collegamento:
1: I collegamenti e le modifiche devono essere eseguiti solo da un installatore specializzato qualificato.
2: I collegamenti e le modifiche devono essere controllati prima del collegamento per garantire la conformità con eventuali approvazioni del produttore o termini di garanzia del produttore che potrebbero essere interessati dalle modifiche. 3: I collegamenti e le modifiche devono essere controllati per funzionalità e correttezza misurandoli e confrontandoli con lo schema elettrico del veicolo prima del collegamento.
4: I collegamenti e le modifiche vengono eseguiti a rischio e pericolo dell'utente e senza alcuna garanzia di funzionalità.
5: I collegamenti e le modifiche vengono eseguiti a rischio e pericolo dell'utente e senza alcuna garanzia di danni al veicolo, al dispositivo di retrofit o all'interfaccia.
6: Le modifiche al cablaggio preassemblato possono invalidare la garanzia del prodotto.
