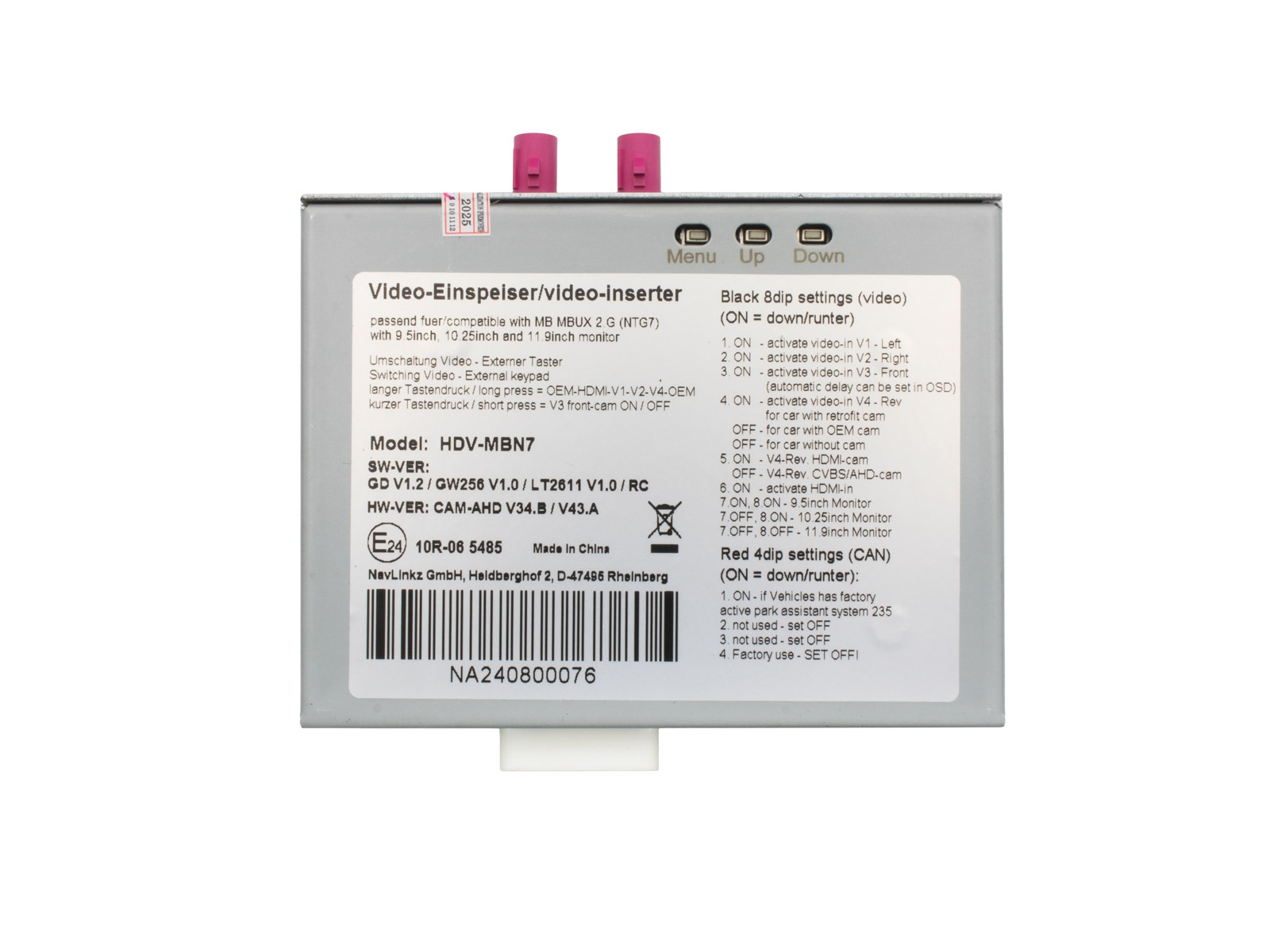

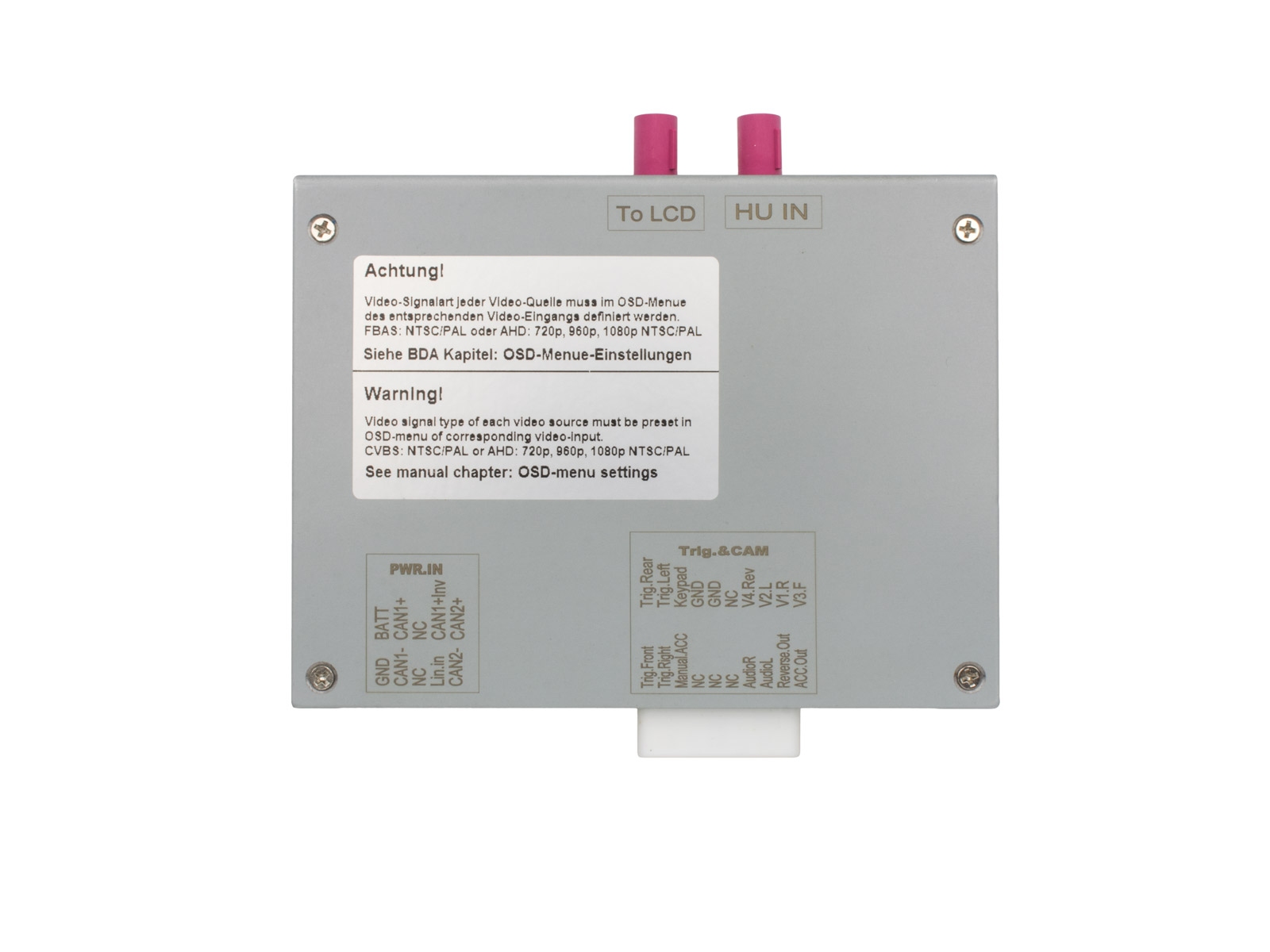

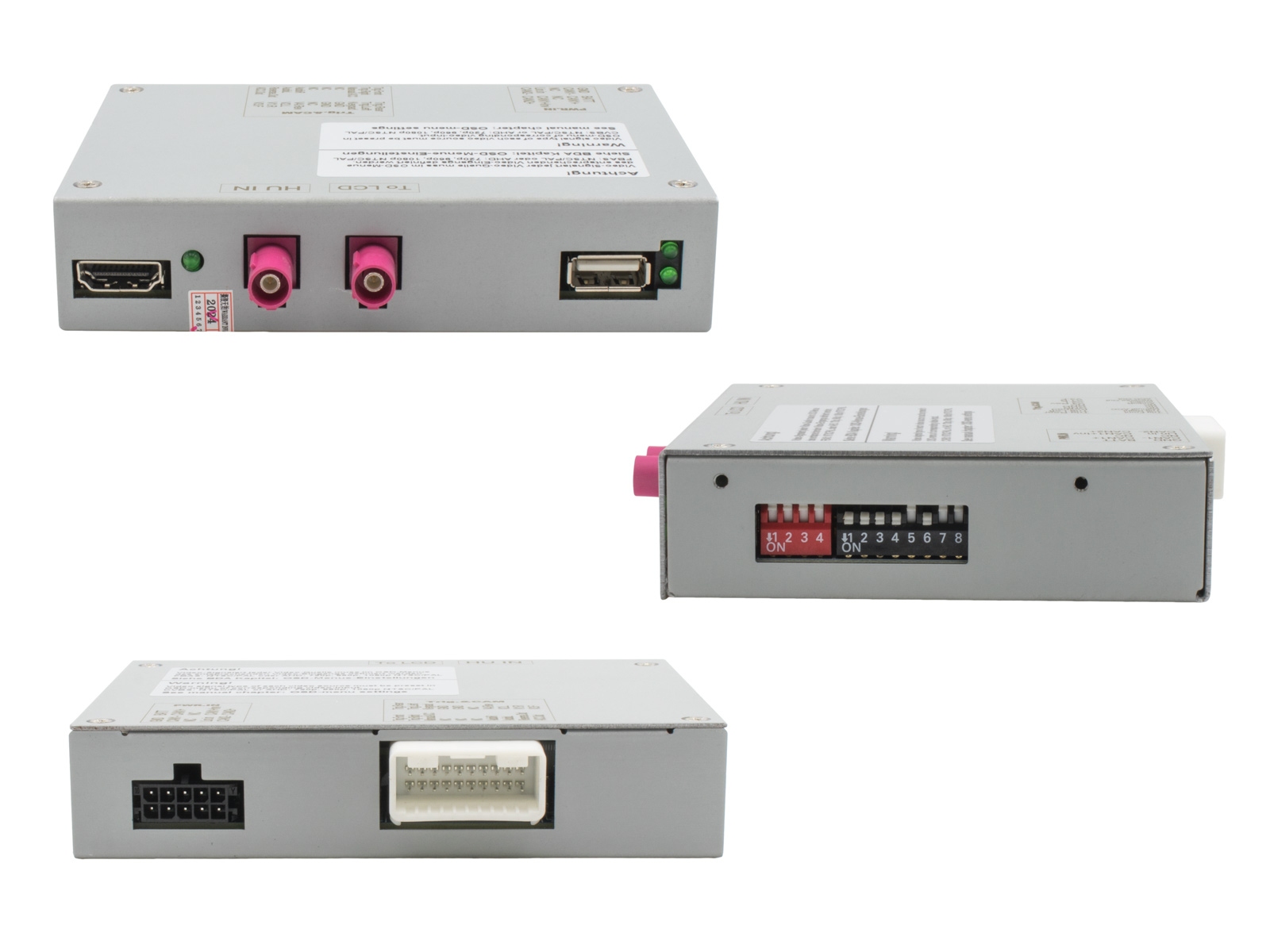

Interfaccia per il collegamento della telecamera Mercedes Sprinter MBUX NTG7 (CVBS/AHD) + HDMI

Interfaccia video Mercedes NTG 7 – MBUX 2. Monitor da 9,5 pollici, 10,25 pollici, 11,9 pollici con navigatore . Per il collegamento telecamera e di due telecamere laterali.

Caratteristiche del prodotto

• 2 ingressi video per telecamere anteriore + posteriore
• 2 ingressi video per telecamere degli specchietti laterali
• Supporto per linee di torsione dinamiche

Marca e modello:

• Mercedes Classe A (W177)
• Mercedes Classe B (W247)
• Mercedes Sprinter (W907/W910)
• Mercedes Vito (W447)

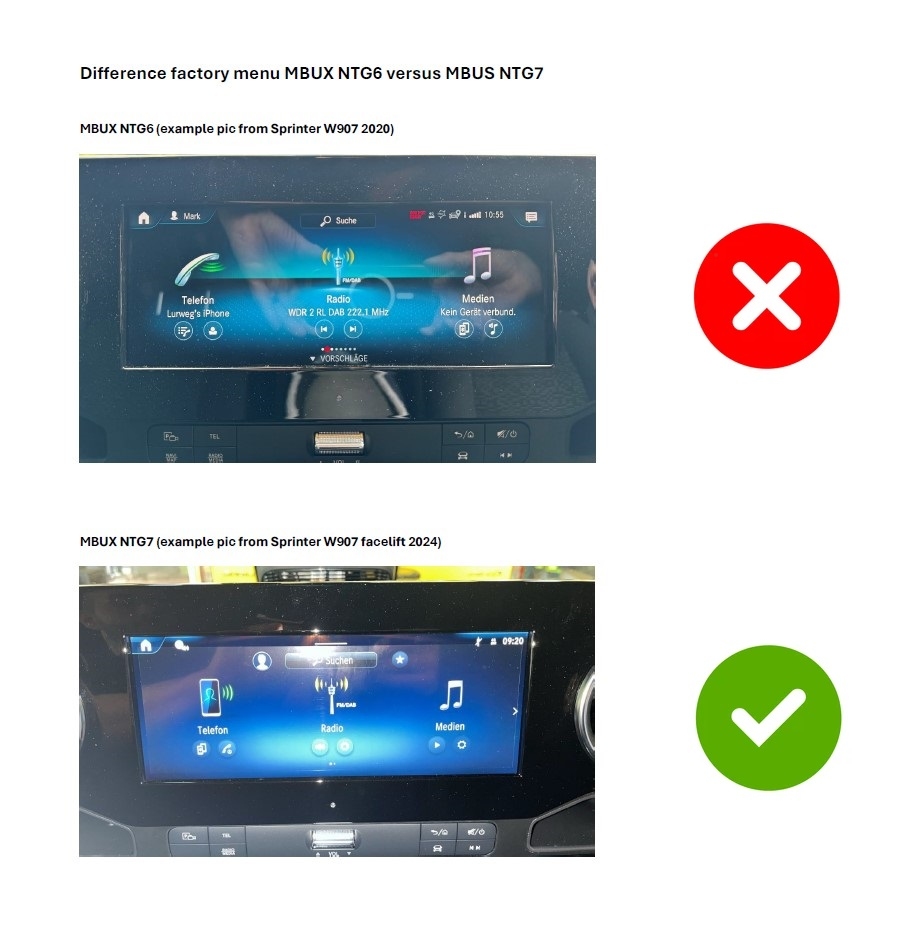

  Compatibilità: sistema multimediale MBUX2 NTG7 con monitor da 10,25 pollici


• Mercedes Classe C (W206) 06.2021-,
• Mercedes Classe C Modello T/Station Wagon (S206) 06/2021-,
• Mercedes Classe C fuoristrada (X206) 10/2021-,
• Mercedes CLE Coupé (C236) 11/2023-,
• Mercedes CLE decappottabile (A236) 2024-,
• Mercedes Classe E (W214) 08/2023-,
• Mercedes Classe E modello T/Station Wagon (S214) 08/2023-,
• Mercedes Classe E fuoristrada (X214) 09/2013-,
• Mercedes EQE (V295) 03/2022-,
• Mercedes SUV EQE (X294) 12/2022-,
• Mercedes EQS (V297) 08.2021-,
• Mercedes SUV EQS (X296) 08/2022-,
• Mercedes GLC Coupé (C254) 07/2023-,
• Mercedes SUV GLC (X254) 07/2022-.
• Mercedes GT AMG Coupé (C192) 10/2023-,
• Mercedes SL AMG (R232) 11/2021

Compatibilità: sistema multimediale MBUX2 NTG7 con monitor da 9,5 o 11,9 pollici

Limitazioni:

Compatibilità con il CAN bus: in alcuni veicoli, la compatibilità con il CAN bus dell'interfaccia potrebbe essere limitata, sia nel complesso che per singole funzioni.
Questo può essere evidente sia durante l'installazione che in seguito.
L'interfaccia con tutti gli ingressi video può essere gestita tramite segnali di commutazione analogici senza dover essere collegata al CAN bus del veicolo.
Sono escluse singole funzioni aggiuntive, vedere il capitolo 2.4.2 Collegamento analogico senza CAN bus.

Solo video: l'interfaccia non trasmette alcun segnale audio. Per collegare
i segnali audio, utilizzare qualsiasi ingresso audio AUX di fabbrica esistente o
prodotti opzionali.

Telecamera posteriore di serie: la commutazione automatica all'ingresso RFK avviene solo quando
la retromarcia è inserita. Per tempi di commutazione diversi sono necessari accessori opzionali.

Telecamera anteriore aftermarket: passa automaticamente alla telecamera anteriore quando la retromarcia viene disinserita
per 5, 10, 15 o 20 secondi (a seconda del menu Posizione OSD). È possibile anche il passaggio manuale alla telecamera anteriore tramite
il pulsante esterno

Linee guida per la telecamera posteriore: in caso di compatibilità incompleta del bus CAN del veicolo con la funzione Linee guida mobili non è possibile utilizzare un'interfaccia o
una connessione analogica

Veicoli con sistema di assistenza al parcheggio attivo 235: l'immagine della telecamera non può essere visualizzata quando viene utilizzato il sistema attivo installato in fabbrica
