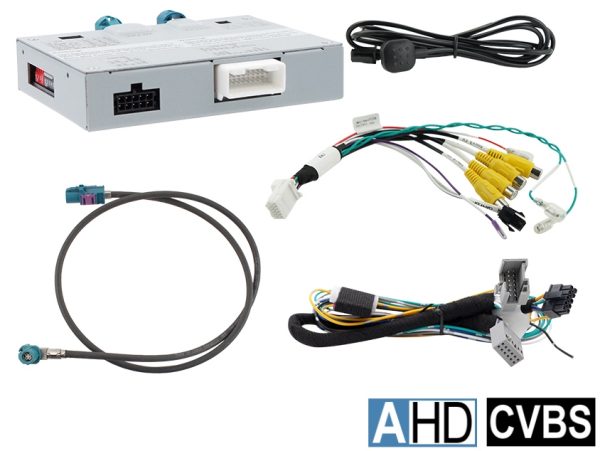

Adapter do kamery Audi MIB2/MIB3, Seat, Cupra, Skoda, VW, Ford, MAN z ICAS3/MIB3

Opis

Wideo-interfejs do kamery cofania, kamery przedniej z automatycznym przełączaniem oraz 2 dodatkowymi wejściami wideo. Obsługuje sygnały CVBS i AHD.

Odpowiedni dla samochodów Audi z systemem MIB2/MIB3 oraz Seat/Cupra/Skoda/VW, Ford i MAN z systemem ICAS3/MIB3 i ekranami ultra-szerokimi o przekątnej 8.8, 10, 10.1, 10.3, 10.4, 11.6, 12, 12.9 lub 13 cali.

Interfejs wideo pozwala na podłączenie kamery cofania, automatycznej kamery przedniej i dwóch dowolnych źródeł wideo (kamer bocznych lub innych urządzeń dodatkowych, takich jak odtwarzacze USB, tunery DVB-T2 itp.) do fabrycznego systemu informacyjno-rozrywkowego producenta pojazdu.

Wszystkie wejścia wideo są kompatybilne z CVBS i AHD.

Cechy produktu:

• Podajnik wideo do fabrycznych systemów informacyjno-rozrywkowych
• 1 wejście CVBS/AHD dla kamery cofania
• 1 wejście CVBS/AHD dla kamery przedniej
• 2 wejścia CVBS/AHD dla kamer bocznych lub innych urządzeń dodatkowych (np. urządzeń USB, tunerów DVB-T2 itp.)
• Wszystkie wejścia zgodne z NTSC i PAL
• Obsługiwane rozdzielczości AHD 720p NTSC (30 Hz), 720p PAL (25 Hz), 960p NTSC (30 Hz), 960p PAL (25 Hz), 1080p NTSC (30 Hz), 1080p PAL (25 Hz)
• Automatyczne przełączanie na wejście kamery cofania podczas cofania
• Automatyczne przełączanie przedniej kamery po wrzuceniu biegu wstecznego na 5, 10, 15 lub 20 sekund
• Można aktywować regulowane linie pomocnicze (stałe lub ruchome) dla kamery cofania (ruchome linie pomocnicze nie są dostępne dla wszystkich pojazdów)
• Można aktywować grafikę PDC (niedostępna dla wszystkich pojazdów)
• Obraz wolny podczas jazdy (TYLKO dla źródeł wejściowych wideo)

Opcjonalnie:

• Zamiast zewnętrznego przycisku dołączonego do zestawu, interfejs można obsługiwać również za pomocą opcjonalnego pilota „HDA-RC”. Umożliwia to bezpośredni wybór wejść wideo/kamery i wygodniejszą zmianę ustawień w odpowiednich menu OSD.
• Pilot zdalnego sterowania jest kompatybilny ze wszystkimi interfejsami HDA i HDV oznaczonymi symbolem „RC” na końcu wersji oprogramowania.

Zgodność – marka i model:

Producent	Model	System nawigacji
Audi	A1 (GB) od 11/2018, A3 (8Y) od 03/2020, A4 Facelift (8W) od 05/2019, A5 Facelift (F5) od 10/2019, A6 (4K) od 06/2018, A7 (4K) od 02/2018, A8 (4N-D5) od 11/2017, e-tron (GE) od 03/2019, Q3 (F3) od 08/2018, Q4 e-tron (FZ) od 03/2021, Q4 Sportback e-tron (FZ) od 03/2021, Q5 (FY) od 09/2020, Q5 Sportback (FYT) od 03/2021, Q7 Facelift (4M) od 09/2019, Q8 (4M) od 07/2018 Niekompatybilne z pojazdami z fabrycznym odtwarzaczem DVD (fabryczny DVD nie wyświetla obrazu).	MIB2+ High/MIB3 Premium – MMI Radio Plus oraz MMI Navigation (Plus) z MMI Touch Response – ekran 8.8″, 10.1″ lub 11.6″
Ford	Tourneo Connect3 od 05/2022, Transit Connect3 od 05/2024	System audio 6 MIB3 Standard lub High z jednostką DIN i osobnym 10″ ultra-szerokim ekranem
MAN	TGE (bazujący na VW Crafter) od roku modelowego 2024	ICAS3/MIB3 – Composition Media lub Discover Media Infotainment z ekranem 10.3″, 10.4″ lub 12.9″ i oddzielną jednostką główną DIN
Seat/Cupra	Born (K11) od 2024, Formentor (KM7) od 09/2020, Leon4 (KL) od 01/2020, Terramar (KN2) od 2024	ICAS3/MIB3 Standard lub High – Media System Plus Infotainment – z jednostką DIN i osobnym ekranem 10″, 12″, 12.9″ lub 13″ ultra-szerokim
Skoda	Elroq (PY) od 11/2024, Enyaq (5A) od 11/2020, Kodiaq2 (KM7) od 12/2023, Octavia4 (NX) od 03/2020, Octavia4 Facelift (PV) od 01/2024, Superb4 (3Y) od 12/2023	MIB3 Standard lub High – Bolero i Columbus Infotainment – z jednostką DIN i ekranem 10″, 12″, 12.9″ lub 13″ ultra-szerokim
VW	Caddy5 (SB) od 11/2020, Crafter Facelift (SZ/SY) od 06/2024, ID.3 (E11) od 09/2020, ID.4 (E21) od 12/2020, ID.5 (E39) od 01/2022, ID.7 (ED) od 08/2023, ID.Buzz (EB) od 05/2022, Golf 8 (CD) od 12/2019, Passat (B9) od 11/2023, Tayron od 2024, Tiguan3 od 11/2023, Transporter T7 (ST) od 10/2021	ICAS3/MIB3 High – Discover Media/Pro, Ready 2 Discover Infotainment – z jednostką DIN i ekranem 10″, 10.3″, 10.4″, 12″, 12.9″ lub 13″ ultra-szerokim
VW	Touareg3 (CR) od 07/2018 Niekompatybilne z pojazdami z fabrycznym odtwarzaczem DVD (fabryczny DVD nie wyświetla obrazu).	Discover Premium (18T) MIB z ekranem 15″

Ograniczenia

Funkcja	Opis
Kompatybilność z magistralą CAN-Bus	Kompatybilność interfejsu z magistralą CAN-Bus może być w niektórych pojazdach ograniczona — w całości lub dla wybranych funkcji. Może to mieć wpływ zarówno podczas instalacji, jak i w późniejszym użytkowaniu. Interfejs z wszystkimi wejściami wideo może być obsługiwany za pomocą analogowych sygnałów sterujących, bez podłączenia do CAN-Bus pojazdu. W takim przypadku niektóre funkcje dodatkowe są niedostępne (szczegóły poniżej).
Tylko wideo	Interfejs nie przesyła sygnałów audio. Aby dodać dźwięk, należy skorzystać z fabrycznego wejścia AUX (jeśli występuje) lub z dodatkowych akcesoriów (np. modulatora FM).
Fabryczna kamera cofania	Automatyczne przełączanie na wejście kamery cofania działa tylko tak długo, jak długo aktywny jest bieg wsteczny. Aby ustawić inną długość czasu przełączania, wymagane są dodatkowe akcesoria.
Fabryczny odtwarzacz DVD	Niezgodne z pojazdami Audi i VW Touareg wyposażonymi w fabryczny odtwarzacz DVD (DVD nie wyświetla obrazu).
Kamera przednia z rynku wtórnego	Przełączanie na kamerę przednią następuje automatycznie po wyłączeniu biegu wstecznego i trwa 5, 10, 15 lub 20 sekund (czas ustawiany w menu ekranowym OSD). Dodatkowo możliwe jest ręczne przełączenie na kamerę przednią za pomocą zewnętrznego przycisku.
Linie pomocnicze kamery cofania i grafika PDC	Jeśli kompatybilność interfejsu z magistralą CAN-Bus pojazdu jest niepełna lub połączenie jest analogowe, funkcje ruchomych linii pomocniczych i graficznego widoku czujników parkowania (PDC) mogą być niedostępne.
Pojazdy z asystentem manewrowania przyczepą (Trailer Assist)	W pojazdach wyposażonych w Trailer Assist funkcja ta nie jest kompatybilna. Po zainstalowaniu interfejsu, asystent nie będzie działać.

Dane techniczne

Napięcie robocze	12V DC (zakres 9–16V)
Pobór prądu w stanie czuwania	ok. 4 mA
Pobór prądu podczas pracy	400 mA
Wejście wideo	0,7–1 V
Typy sygnału wejściowego wideo	CVBS / AHD
Obsługiwane standardy sygnału CVBS / AHD	NTSC / PAL
Zakres temperatur pracy	-40°C do +85°C
Wymiary modułu wideo	117 × 25 × 109 mm (szer. × wys. × gł.)
