Adapter do podłączenia kamery cofania Nissan Leaf, e-NV200

Opis

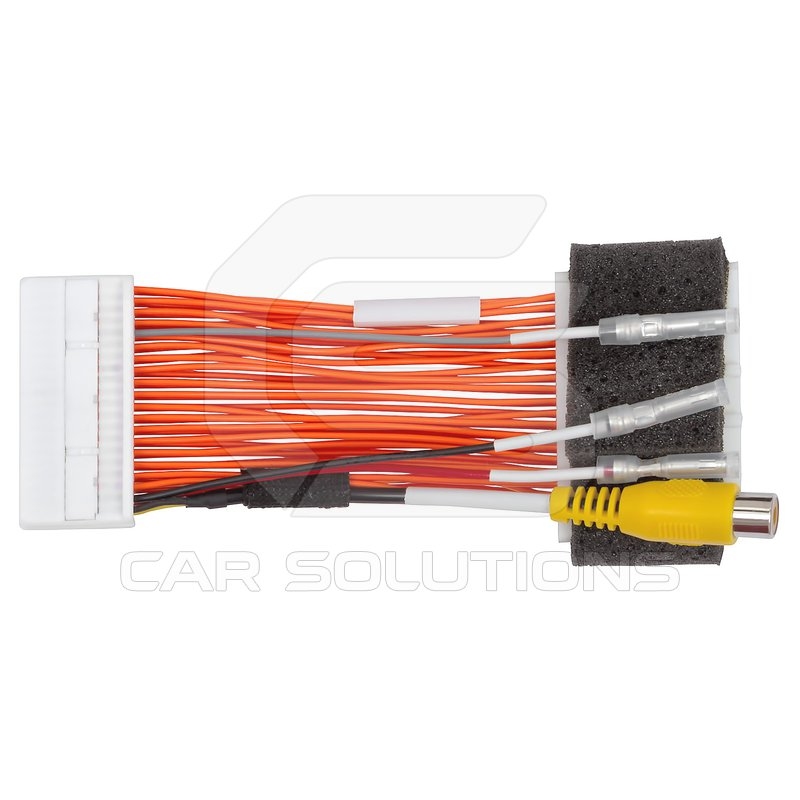

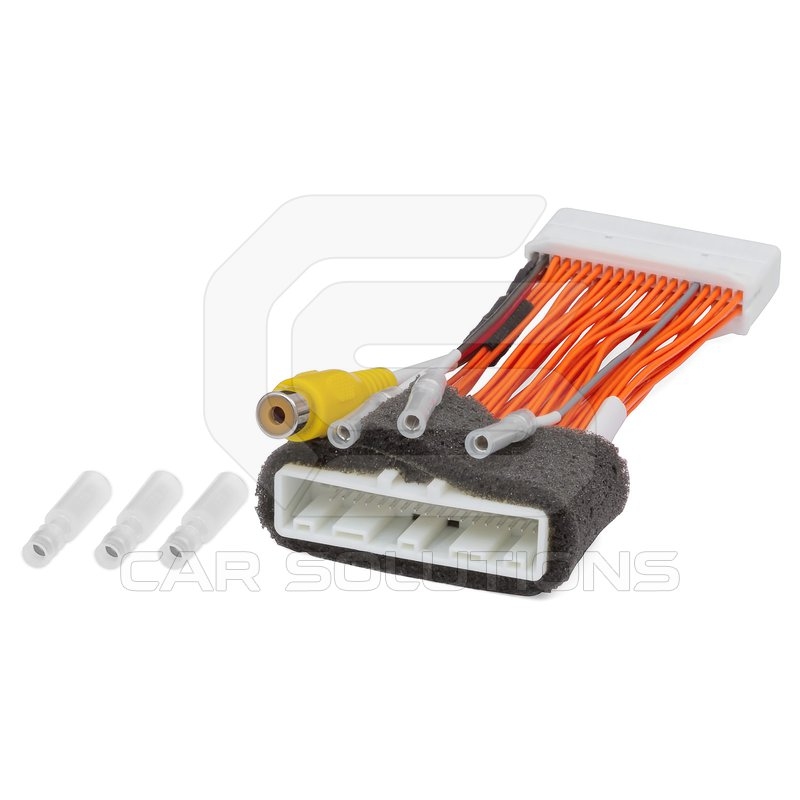

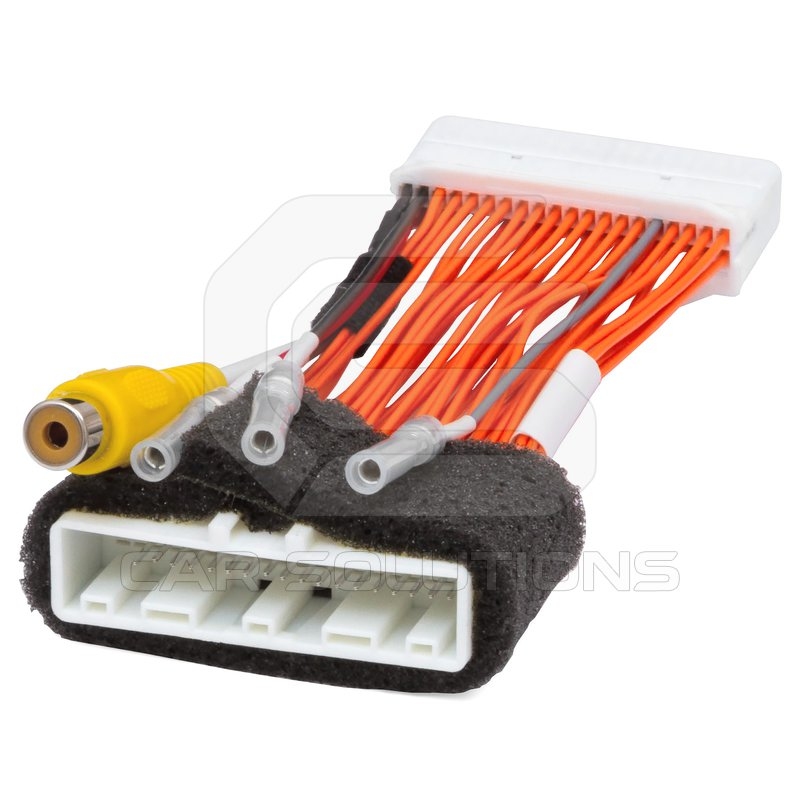

Kabel do podłączenia kamery tylnej w samochodach Nissan Leaf z systemem multimedialnym OEM Nissan EV GEN1 i Nissan EV GEN2. Za pomocą tego kabla będziesz mógł zainstalować na rynku wtórnym kamerę Plug & Play bez uszkodzenia przewodów samochodowych.


Obraz z kamery cofania będzie automatycznie wyświetlany na ekranie podczas cofania. Linie parkowania, które będą się obracać za pomocą kierownicy, będą wyświetlane na obrazie z kamery. Linie parkingowe można regulować w menu serwisowym (patrz instrukcja regulacji linii parkingowych ). Urządzenie jest podłączone do gniazda 40-pinowego (jak pokazano na schemacie połączeń ). W zależności od modelu radia samochodowego gniazdo to może znajdować się w innym miejscu niż to pokazane na schemacie. Po podłączeniu wszystkie urządzenia OEM, które pracują z tym gniazdem, nie zostaną zakłócone i będą działały tak samo, jak przed połączeniem.


Uwaga! Jeśli radio samochodowe nie zostało zainstalowane przez producenta, sygnał aktywacji zapasowej może być nieobecny na przewodach podłączonych do radia samochodowego. W takich przypadkach mamy szary przewód REV w naszym kablu. Przewód ten powinien być zasilany napięciem +12 V, kiedy jest włączony bieg wsteczny (zasilanie może być wzięte z tylnego światła). Możesz również sprawdzić połączenie tego sygnału aktywacji w menu diagnostyki.


Uwaga! Dodatkowo zainstalowana kamera cofania powinna być zasilana z linii ACC (pierwszy obrót klucza), w przeciwnym razie wejście kamery nie będzie aktywne. W zależności od typu podłączanej kamery, a mianowicie od napięcia wymaganego dla kamery, można użyć napięcia wejściowego +6 V, które wytwarza monitor. Jeśli kamera wymaga więcej niż 6 V, podłącz zasilanie kamery do linii ACC.

Kompatybilność :

• Nissan Leaft 2010 – 2017
• Nisan e-NV 2014 – 2017

  – Jednostka główna Clarion z wyświetlaczem i napędem.
  – Samochody produkowane dla wszystkich rynków UE, USA, JP. Jednostki główne z nawigacją i bez niej


Zdjęcie ma charakter poglądowy. Wygląd panelu sterowania i monitora może się nieznacznie różnić w zależności od modelu samochodu.
