Interfejs multimedialny do nawigacji Landrover z ekranem dotykowym touch screen system 3 generacji

Opis

Interfejs multimedialny c.LOGiC umożliwia podłączenie 3 źródeł AV (urządzenia z rynku wtórnego, np. odtwarzacz DVD, tuner DVB-T) do fabrycznego systemu nawigacji producenta pojazdu. Bardzo proste połączenie z pojazdem za pomocą uprzęży „Plug & Play”. Z ekranem dotykowym do nawigacji po rynku NAV-WP9200, niektórymi tunerami DVB-T i odtwarzaczami DVD. Dodatkowo możliwe jest podłączenie kamery cofania. Film w ruchu jest wliczony w cenę.

Cechy produktu

•  Pełna plug and play Multimedia Interface
•  3 AV-Wejścia
•  Kontrola nawigacji po-market NAV-WP9200, usbLiNK i niektóre tunery DVB-T i DVD-odtwarzacze fabrycznie ekranu dotykowego
•  Lusterek wejścia kamery
•  Budują- podgląd zasilania kamery (+12V maks. 1A)
•  Automatyczne przełączanie do lusterek wejścia kamery
•  Wyjście na tylne siedzenie-rozrywkowy dla AV-źródeł podłączonych do c.LOGiC
•  Wideo w ruchu
•  USB update-port do aktualizacji oprogramowania przez konsumentów

Kompatybilność

– Kompatybilny z pojazdów Land Rover od roku modelowego 2012 z nawigacją z ekranem dotykowym w wersji 3.

Stosowany między innymi w następujących pojazdach:


• Range Rover Evoque L538 (roczniki 2012- )
• Range Rover Sport L320 (roczniki 2012- )
• Discovery 4 L319 (roczniki 2012 – )

Ograniczenia:

– Audio-AUX:
Wymagane jest fabryczne wejście audio-AUX.

– Źródła wideo:
kompatybilne tylko ze źródłami NTSC.

– Fabryka-PDC:
Obraz fabrycznego PDC nie jest dostępny po podłączeniu interfejsu. Sygnały akustyczne nadal istnieją.

– Nawigacja fabryczna:
W trybie c.LOGiC funkcja nawigacji fabrycznej jest ograniczona.

Dane techniczne (skrzynka interfejsu)
–
Napięcie robocze 10,5
– 14,8 V
– Pobór mocy w trybie czuwania 11 mA – Pobór mocy roboczej 36 mA – Pobór mocy 0,5 W –
Zakres temperatur -30°C do +80°C
– Waga 190 g
– Wymiary 105 x 30 x 84 mm (szer. x wys. x gł. )

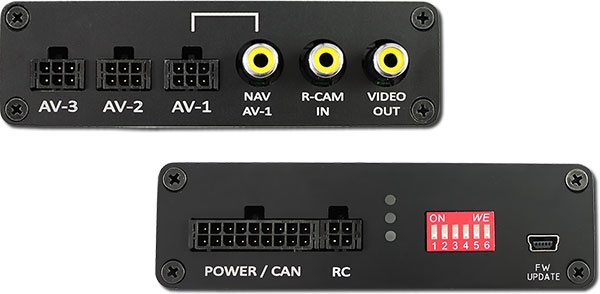

Złącza (skrzynka interfejsu)

PRZÓD
– męskie 14-pinowe złącze MicroFit (zasilanie)
– męskie 8-pinowe złącze MicroFit (magistrala)
– żeńskie złącze Mini USB (aktualizacja)

TYLNE
– męskie 10-pinowe złącze MicroFit (wideo)
– męskie 16-stykowe złącze MicroFit (audio)

Zawartość dostawy
– Skrzynka interfejsu C4C-M816
– Okablowanie C4C-LR02-N – Okablowanie
audio C4C-AUDIO – Okablowanie
wideo C4C-VIDEO
