Kamera cofania Ford Transit Connect/Courier 2023-2025

Opis

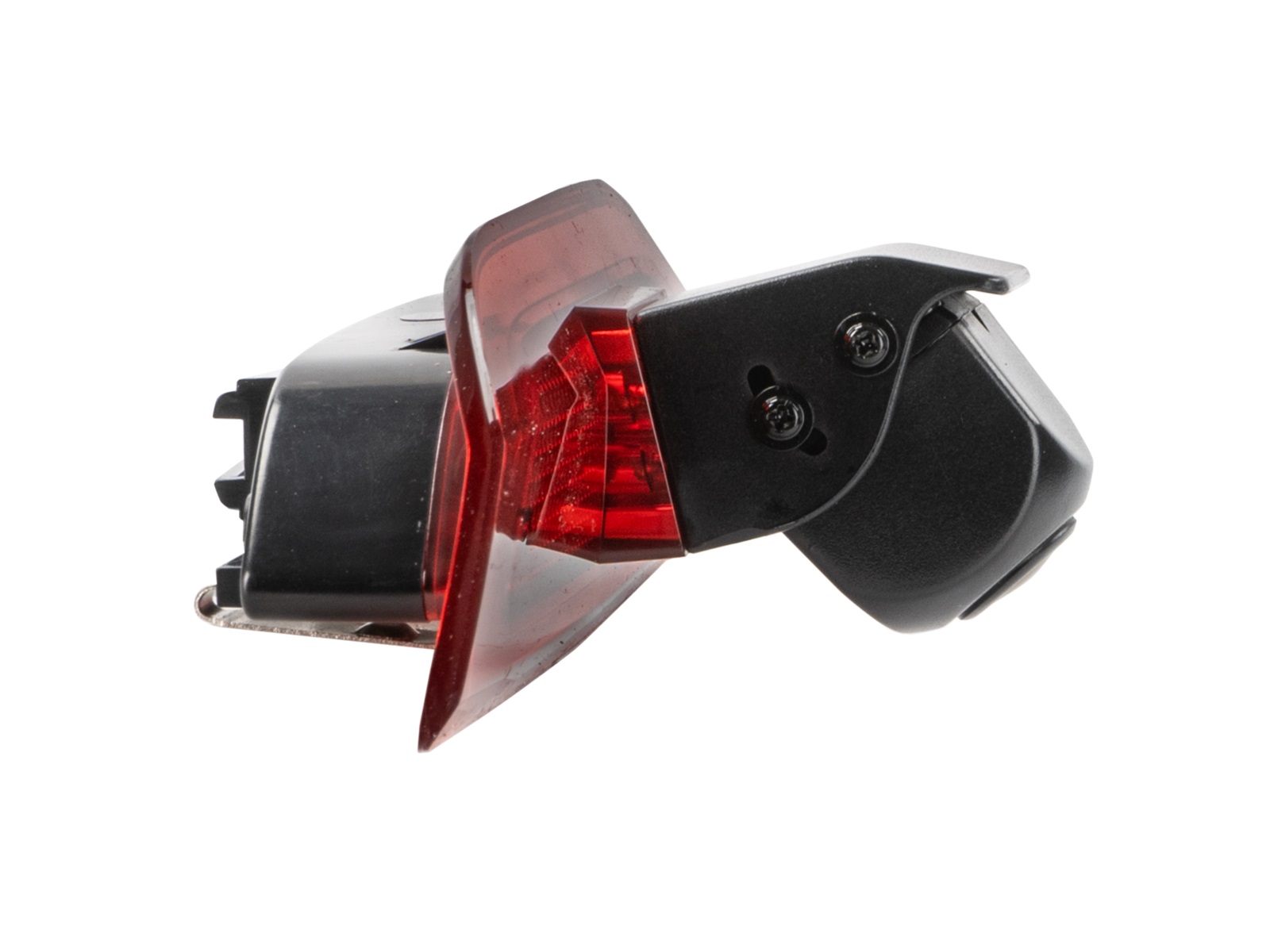

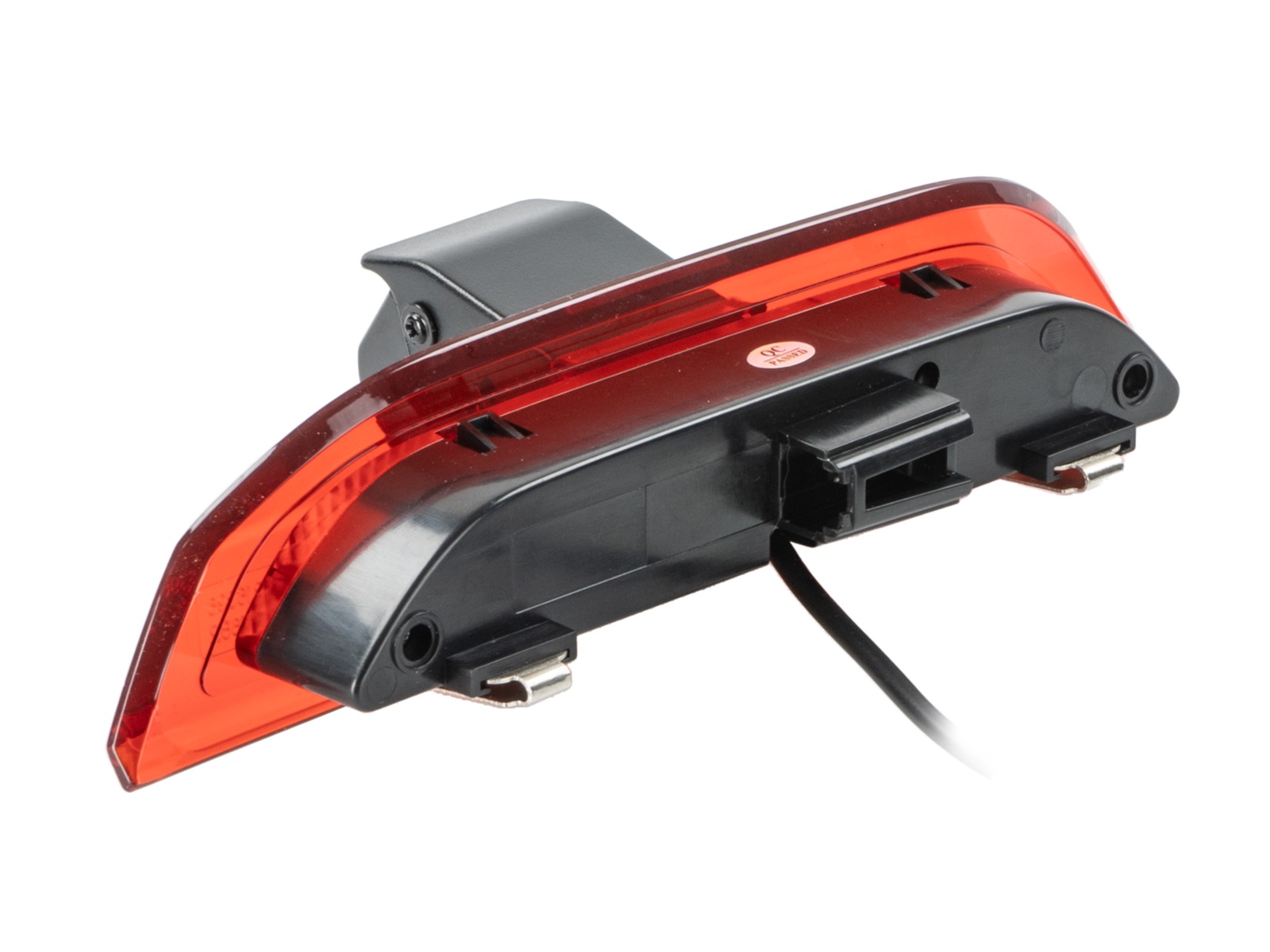

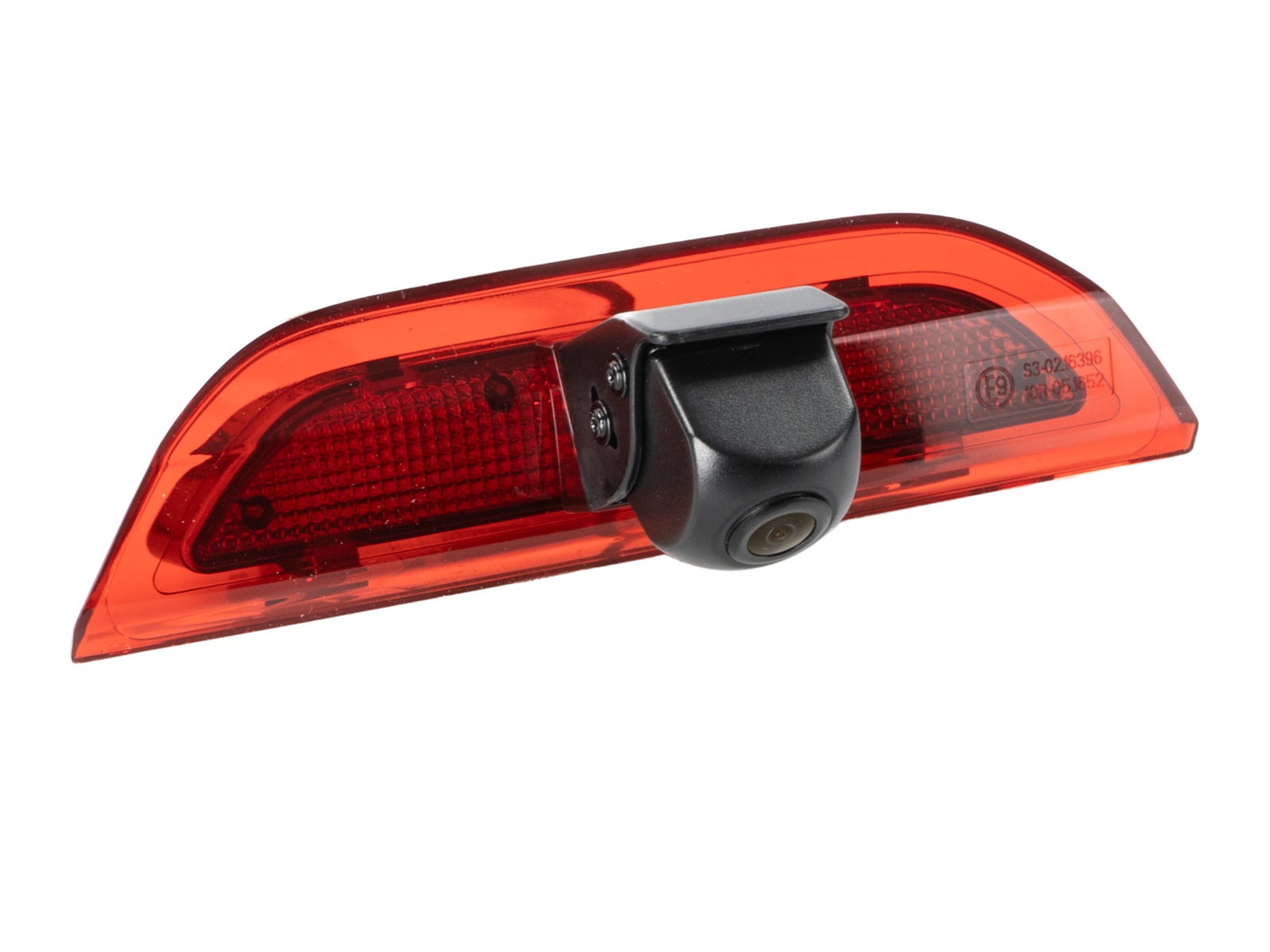

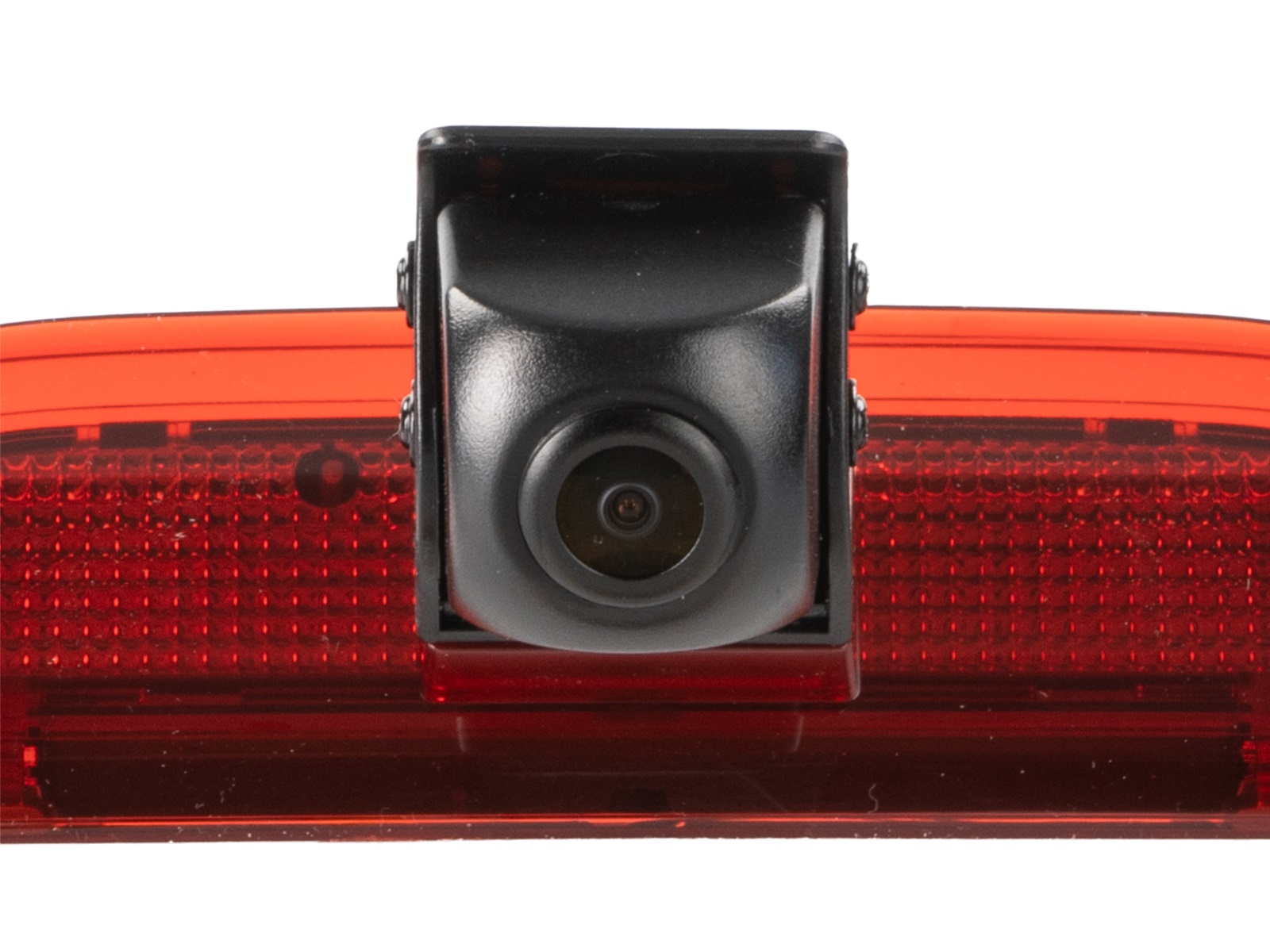

Kamera cofania Ford – 3. światło stopu

Zastosowanie:

• Ford Transit Connect (SK) 05/2024 – 2025

• Ford Transit Courier (N3P) 10/2023 – 2025

• Ford E-Transit Courier (N3P) 03/2025 – 2025

Kamera cofania została zaprojektowana do wymiany oryginalnego trzeciego światła stopu, oferując dodatkową funkcję linii pomocniczych oraz regulowany kąt widzenia.
Dzięki niej manewrowanie pojazdem staje się bezpieczniejsze i wygodniejsze – zarówno w dzień, jak i w nocy.

⚠️ Uwaga:
Przed montażem należy sprawdzić kąt widzenia i ustawienie kamery w miejscu montażu przy użyciu monitora testowego.
Podłączenie bez przetwornika napięcia +3V (w zestawie) może uszkodzić kamerę!

---

Specyfikacja techniczna kamery

• Konstrukcja: plastik

• Kolor: czarny / czerwony

• Linie pomocnicze: aktywowane/dezaktywowane przez zworkę

• Kąt widzenia: poziomy 115°, pionowy 75° (+5° regulacja)

• Czujnik obrazu: 1/3″ CMOS

• System TV: NTSC

• Efektywne piksele: 976 × 592

• Obiektyw: 12,6 mm

• Minimalne oświetlenie: 0,1 luks

• Rozdzielczość: 600 linii TV

• Stopień ochrony: IP67

• Zasilanie: +12V / +24V (DC)

• Zasilanie kamery: +3V DC (przez przetwornik)

• Pobór prądu: 100 mA

• Temperatura pracy: -20°C ~ +70°C

• Temperatura przechowywania: -40°C ~ +80°C

---

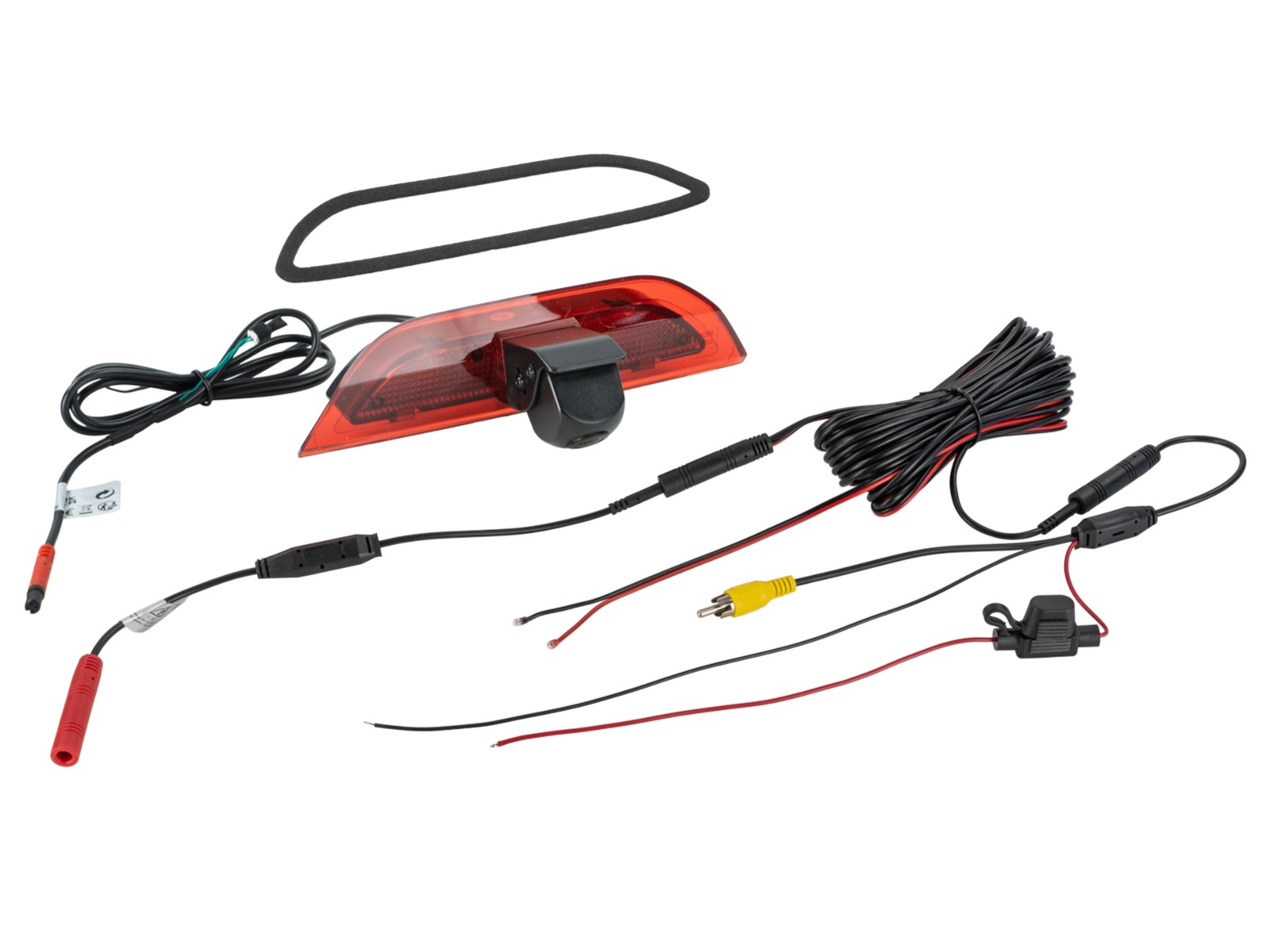

Złącza i okablowanie

• 4-pinowe złącze systemu ACV (m) Ø5,2 mm

• Przewód kamery: 3,3 m

• Konwerter napięcia +3V: 4-pinowe złącze ACV (f) Ø10 mm / (m) Ø5,2 mm

Przewód łączący (20 cm):

• Złącze ACV (f) Ø10 mm

• Czerwony: zasilanie

• Czarny: masa (GND)

• Żółty RCA (m): wideo

Przewód przedłużający (10 m):

• Złącze ACV (f) Ø10 mm / (m) Ø5,2 mm

• Czerwony: zasilanie (światło cofania → monitor)

• Czarny: masa (GND)

---

Akcesoria instalacyjne (opcjonalne)

• Przekaźnik półprzewodnikowy zwierny 2V–12V / 1,5A max.
  → pozycja: 40-AD-REMOTE

• Stabilizator napięcia kamery cofania – sygnał przełącznika cofania
  → pozycja: 771000-6100

---

Akcesoria opcjonalne (przedłużacze kabli ACV)

• 5 m → pozycja: 771000-6305

• 10 m → pozycja: 771000-6310

• 15 m → pozycja: 771000-6315

---

Najważniejsze zalety

✅ Montaż w miejscu oryginalnego 3. światła stopu
✅ Regulowany kąt widzenia i linie pomocnicze
✅ Odporność na wodę i kurz (IP67)
✅ Wysoka jakość obrazu i widoczność nocna
✅ Kompatybilność z instalacjami 12V i 24V
