Opis

Ramka radiowa 2-DIN z kieszenią + zestaw złącz HU i-dapter

Kompletny zestaw montażowy ACV umożliwia bezproblemową wymianę fabrycznej jednostki głównej (OEM) na radio lub nawigację 2-DIN. Zestaw zapewnia pełną integrację z pojazdem, zachowując maksymalnie dużo funkcji fabrycznych – w zależności od wyposażenia auta.

Najważniejsze cechy produktu

• Ramka 2-DIN z kieszenią – kolor czarny fortepianowy

• Zestaw adapterów HU i-dapter z obsługą magistrali CAN

• Obsługa fabrycznych funkcji pojazdu (w zależności od wersji wyposażenia)

• Kompatybilność z wieloma modelami Skoda i VW

• Wysokiej jakości komponenty ACV – trwałe, precyzyjne i pewne w montażu

Funkcjonalność i zgodność

Zestaw zawiera wszystkie elementy potrzebne do instalacji radia aftermarket:

Obsługiwane funkcje (zależnie od pojazdu i HU)

• Sterowanie z kierownicy (SWC)

• Wizualizacja OPS / PDC

• Obsługa kamery cofania (OEM oraz aftermarket)

• Obsługa oświetlenia, sygnału speed, hamulca, zapłonu

• Obsługa systemów audio OEM (wybrane modele)

Uwaga:
Nie wszystkie funkcje pojazdu muszą być obsługiwane w każdym aucie (np. Trailer Assist, E-Call, zaawansowane systemy wspomagania).

Złącza i adaptery w zestawie

• 52-pinowe złącze Quadlock VAG

• Adapter antenowy Fakra → DIN (z zasilaniem 12V phantom)

• Obsługa SWC: OEM → Jack 3.5 mm / przewód luźny

• Wyjścia dodatkowe:

  • +12V ACC (czerwony)

  • +12V oświetlenia (pomarańczowy)

  • +12V sygnał wstecznego (fiolet/biały)

  • Sygnał prędkości (różowy)

  • Hamulec postojowy GND (zielony)

• Obciążalność wyjść: maks. 250 mA

Kompatybilne modele pojazdów

Skoda

• Yeti (5L) 10/2013 – 07/2017*
  * Modele Skoda mogą wymagać dodatkowej osłony HU OEM (nr 5L0858069L1QB)

Volkswagen

• Caddy IV (DU) 06/2015 – 09/2020

• Jetta (16) 2015 – 2018

• Sharan II (7N) 07/2015 – 10/2021

• T6 (7HC) 07/2015 – 08/2019**
  ** Wymagana modyfikacja obudowy HU OEM

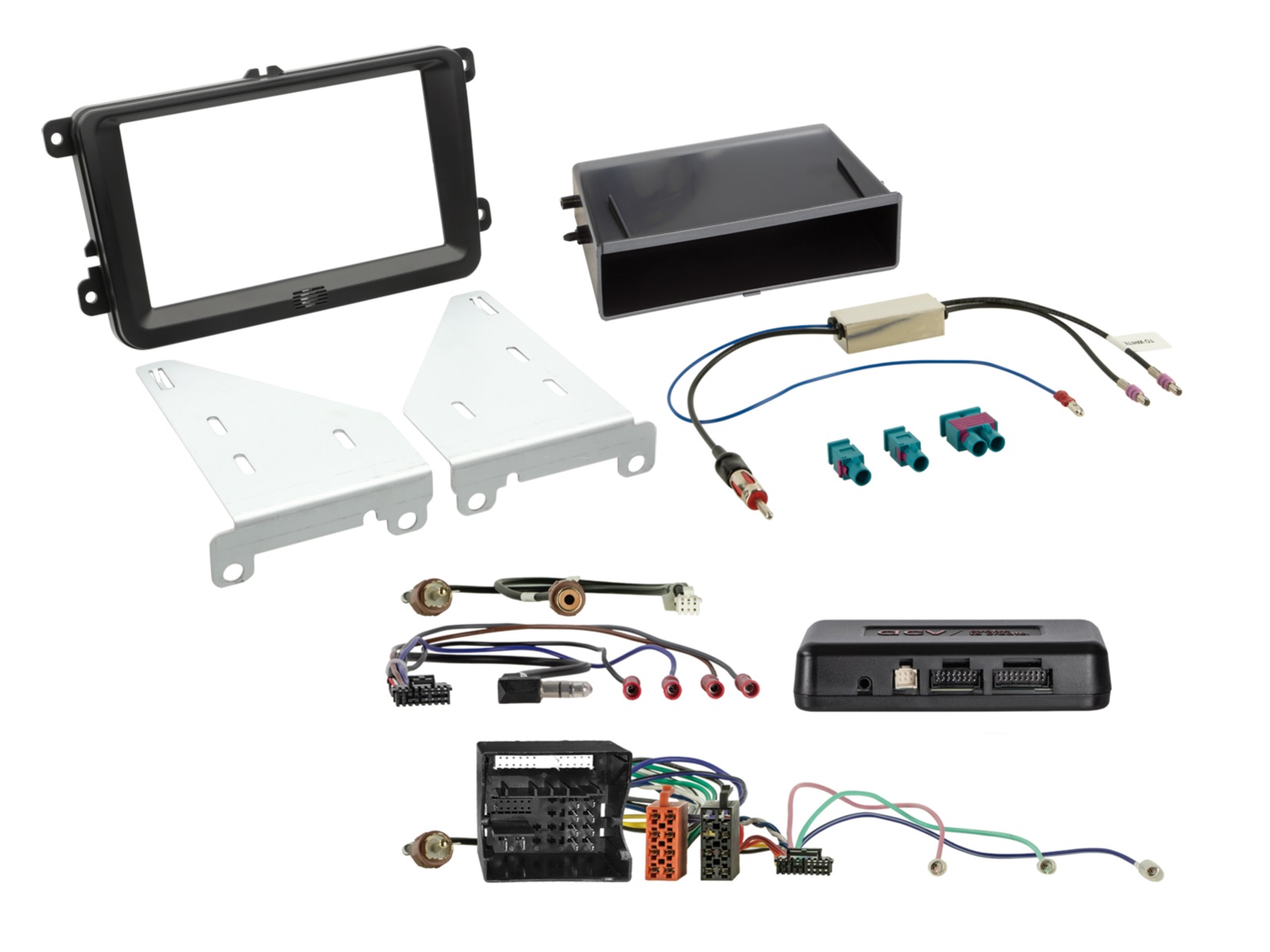

Zawartość zestawu

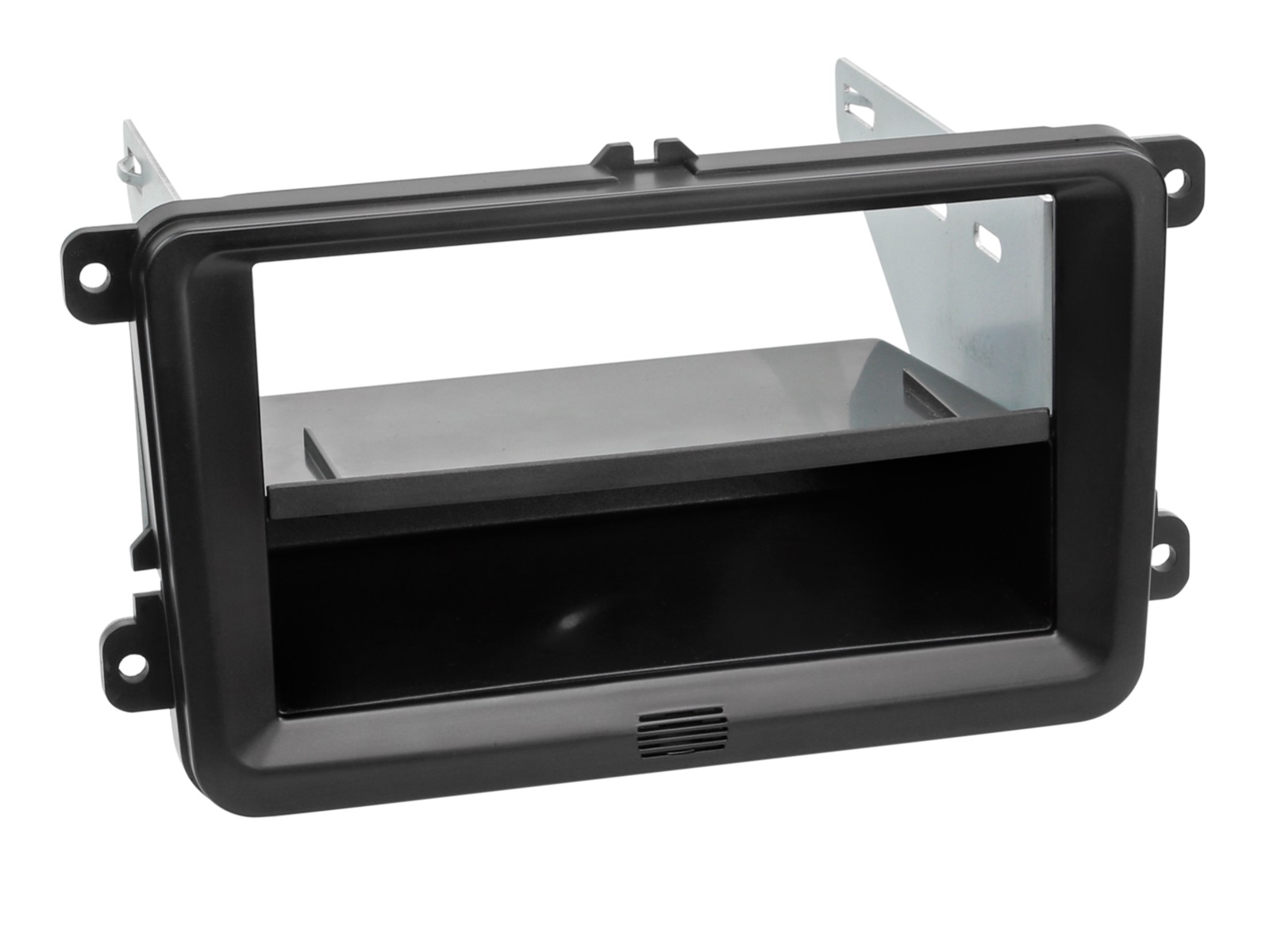

• Ramka 2-DIN z kieszenią – Seat/Skoda/VW, czarna (281320-30-1)

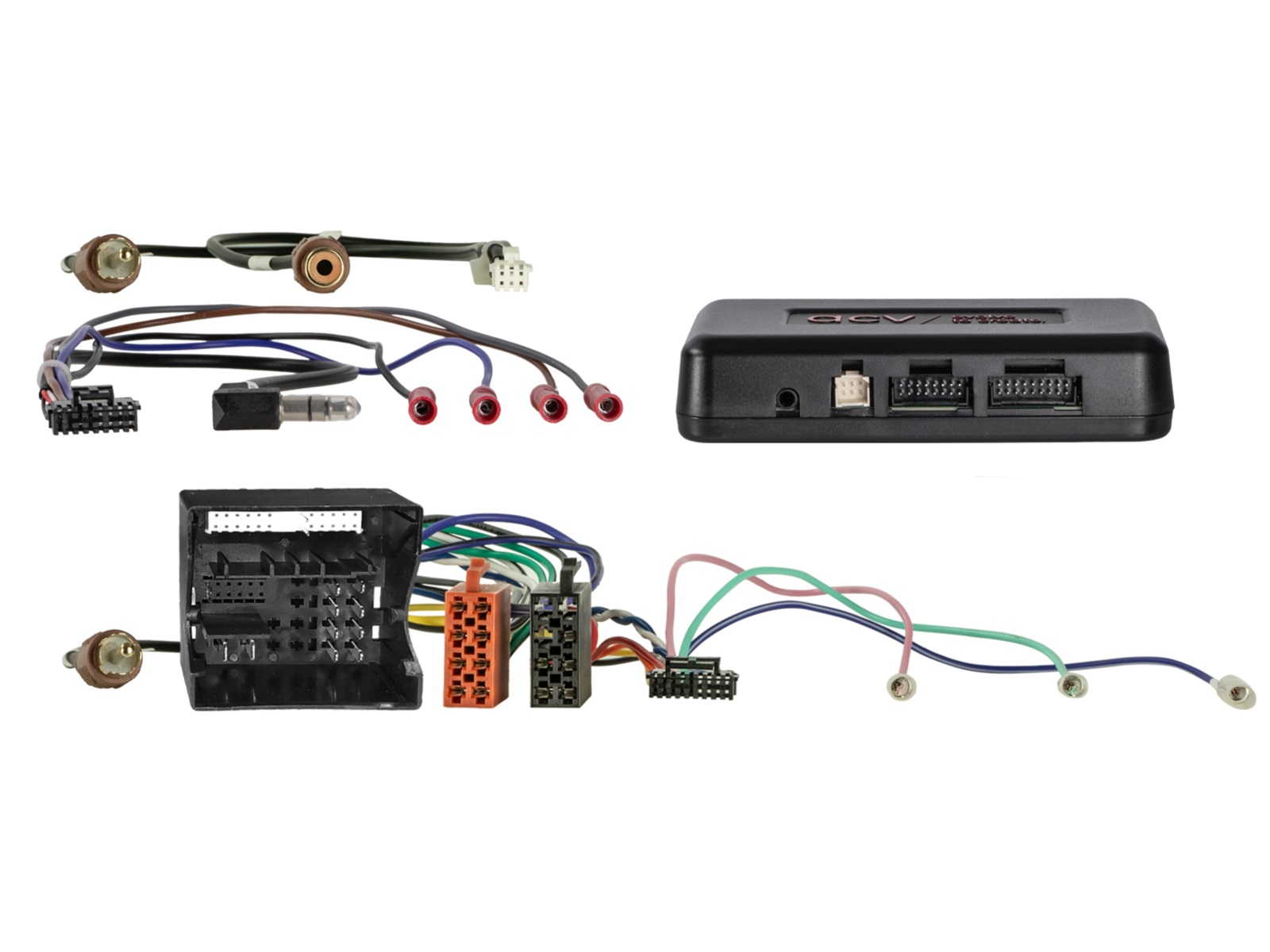

• i-dapter 52-pin Quadlock – Multilead (43xvw03)

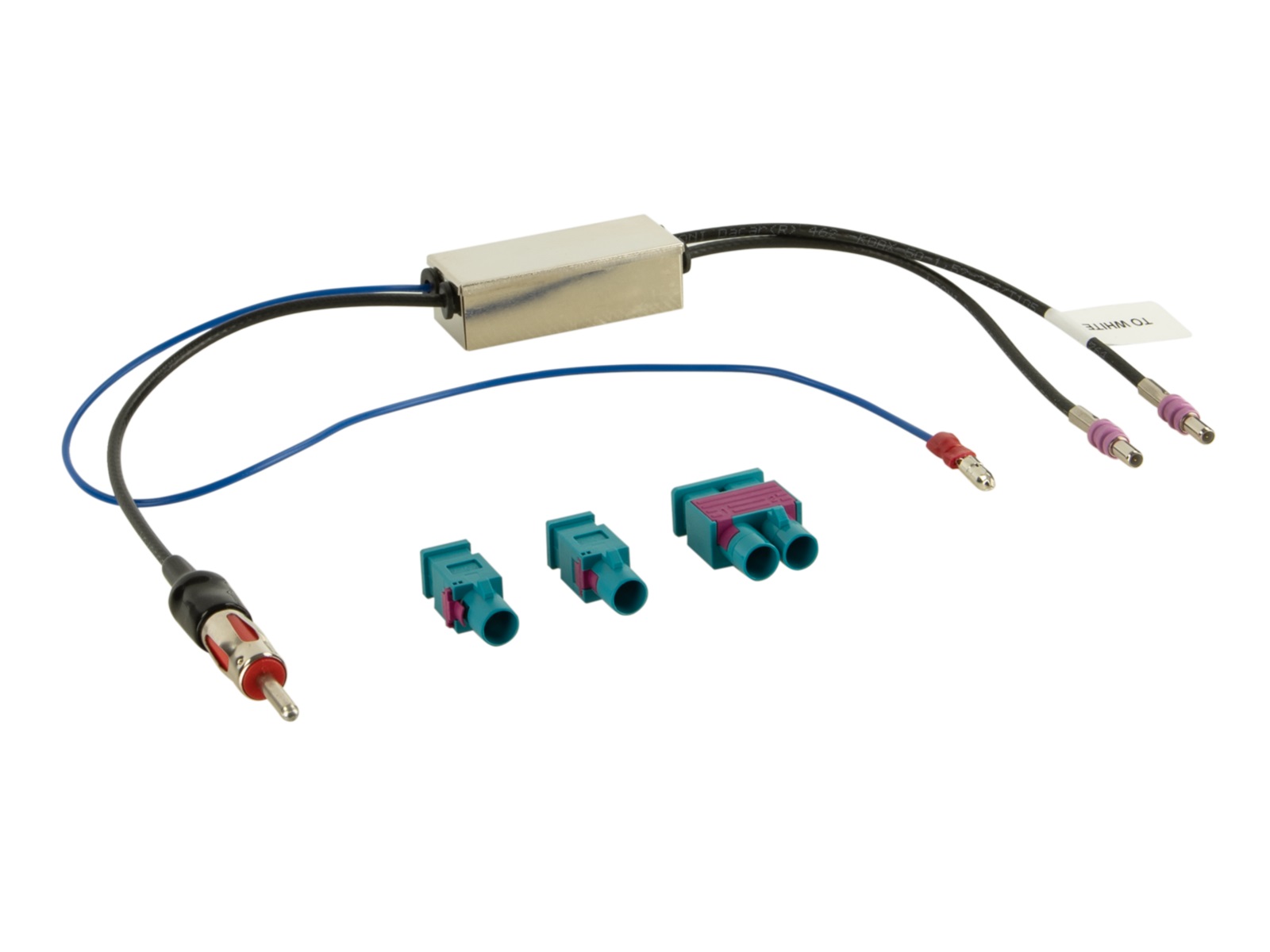

• Adapter antenowy Fakra → DIN 12V phantom (1524-70-1-0)

Opcjonalnie dostępne akcesoria

• INBAY® kieszeń do ramki 2-DIN (241000-10-1)

• INBAY® ramka 2-DIN Seat/Skoda/VW, czarna (241320-30-1)

Uwagi montażowe

• Przed montażem należy sprawdzić:

  • typ fabrycznej jednostki HU

  • zgodność złączy

  • obecność systemów dodatkowych (PDC, kamera, wzmacniacz)

• W pojazdach importowanych lub po aktualizacji oprogramowania funkcje mogą różnić się od standardowych.

• Montaż i wszelkie modyfikacje powinien wykonywać wykwalifikowany instalator.
