Ramka radiowa 2-DIN z kieszenią + zestaw złącz HU i-Dapter – Skoda / VW

ACV Premium Quality

Profesjonalny zestaw montażowy ACV pozwala na łatwą wymianę fabrycznej jednostki głównej na radio 2-DIN w wybranych modelach Skody i Volkswagena. Komplet zawiera wszystkie elementy potrzebne do instalacji – ramkę 2-DIN, kieszeń, adapter antenowy oraz interfejs i-dapter kompatybilny z instalacją pojazdu.

Zestaw został zaprojektowany tak, aby zachować jak najwięcej funkcji fabrycznych, takich jak sterowanie z kierownicy (SWC), wizualizacja czujników parkowania (OPS) czy współpraca z kamerą cofania*.

Cechy produktu

• Wysokiej jakości ramka ACV Premium Quality – idealne dopasowanie do deski rozdzielczej.

• Komplet złącz i interfejsów HU i-dapter – kompatybilność z instalacją CAN-Bus.

• Obsługa SWC – możliwość konfiguracji sterowania z kierownicy.

• Obsługa kamer cofania OEM oraz retrofitu HU (RCA).

• Integracja z OPS, klimatyzacją oraz wybranymi funkcjami pojazdu.

• Adapter antenowy Fakra → DIN z zasilaniem phantom 12 V.

• Kolor: czarny.

Kompatybilność pojazdów

Skoda

• Octavia (1Z) — 01/2009–03/2013

• Yeti (5L) — 10/2013–07/2017

Volkswagen

Obsługa wybranych modeli z instalacją 52-pin Quadlock.

Uwagi:

• Nie wszystkie funkcje pojazdu muszą być obsługiwane (np. Trailer Assist, E-Call, systemy wspomagania).

• Pojazdy ponownie importowane lub z innym oprogramowaniem mogą wymagać dodatkowej weryfikacji.

• Niekompatybilne z systemem MOST / niektórymi wzmacniaczami OEM.

Dostępne sygnały z interfejsu

• +12V zapłon (czerwony)

• +12V oświetlenie (pomarańczowy)

• +12V bieg wsteczny (fioletowy/biały)

• Sygnał prędkości VSS (różowy)

• GND hamulca postojowego (zielony)

• Maks. obciążenie wyjść: 250 mA

Obsługa kamery cofania

• Kamera OEM → RCA (ochra)

• Retrofits HU → RCA (ochra)

• Możliwe tryby wizualizacji: OPS / kamera wejściowa / Klinatronik

• W przypadku braku obrazu – wymagane dodatkowe podłączenie GND do przewodu RCA

Zawartość zestawu

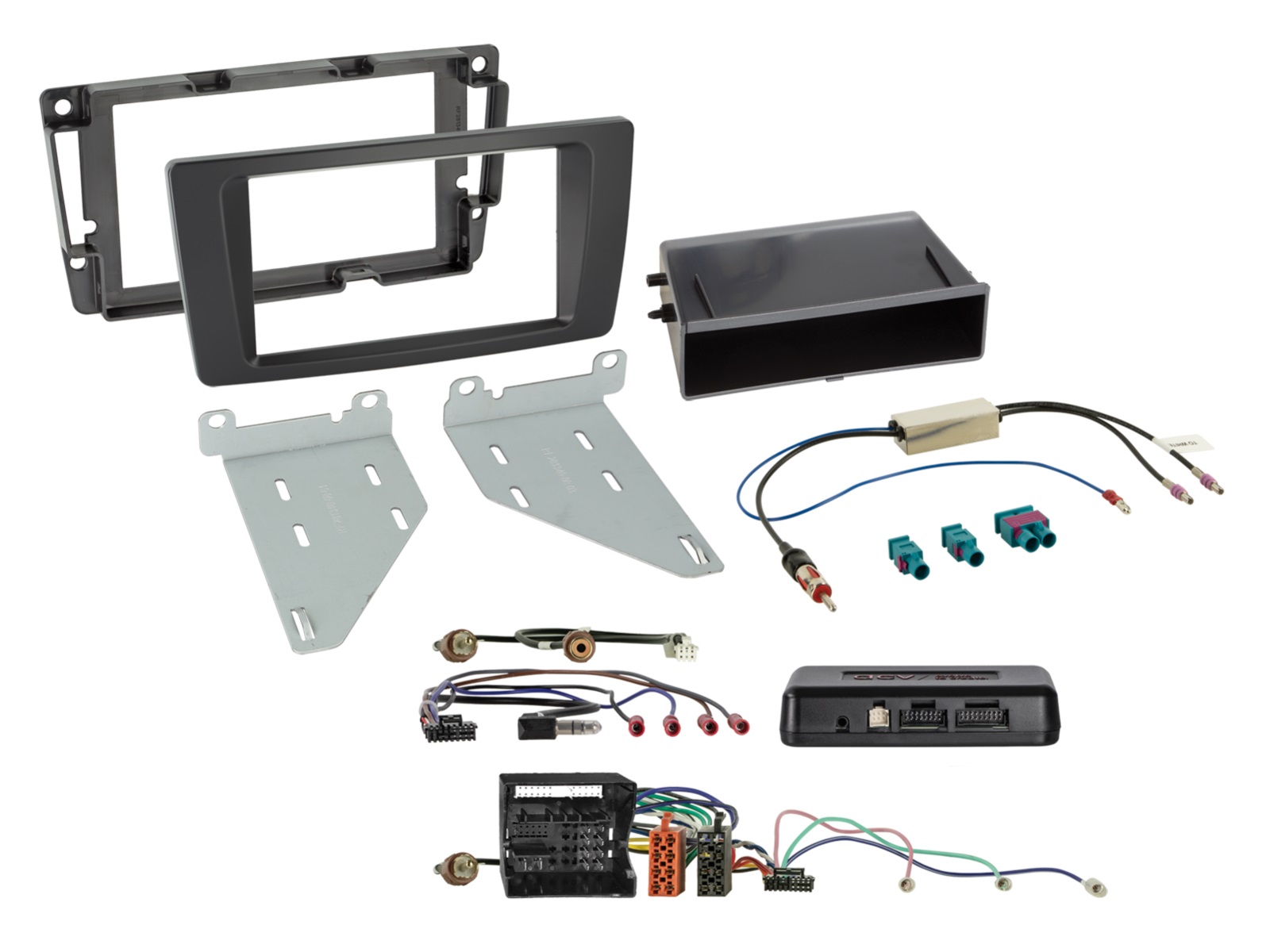

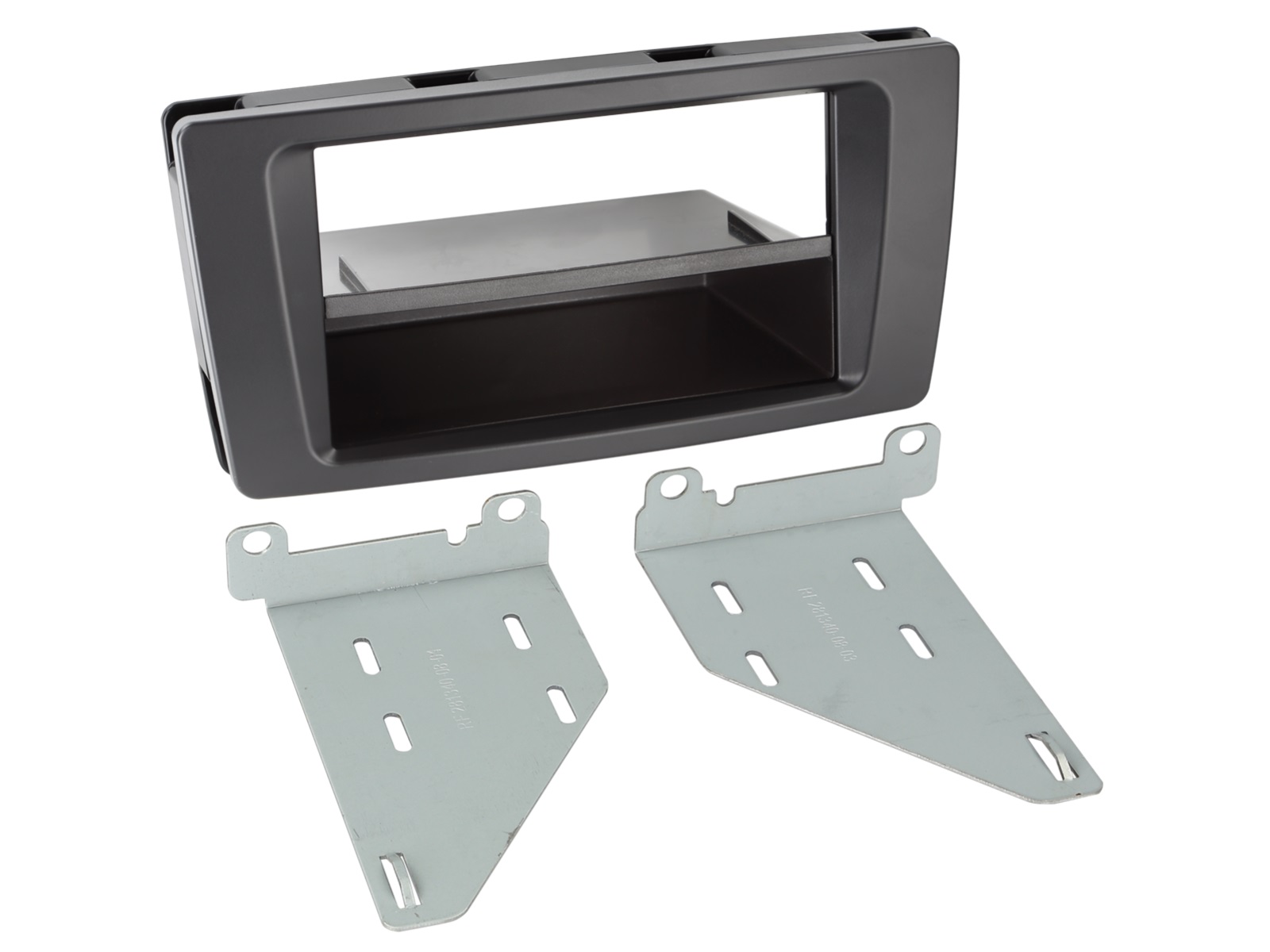

• 2-DIN płyta czołowa z kieszenią (Skoda Octavia 1Z / Yeti 5L) – 281340-08-1

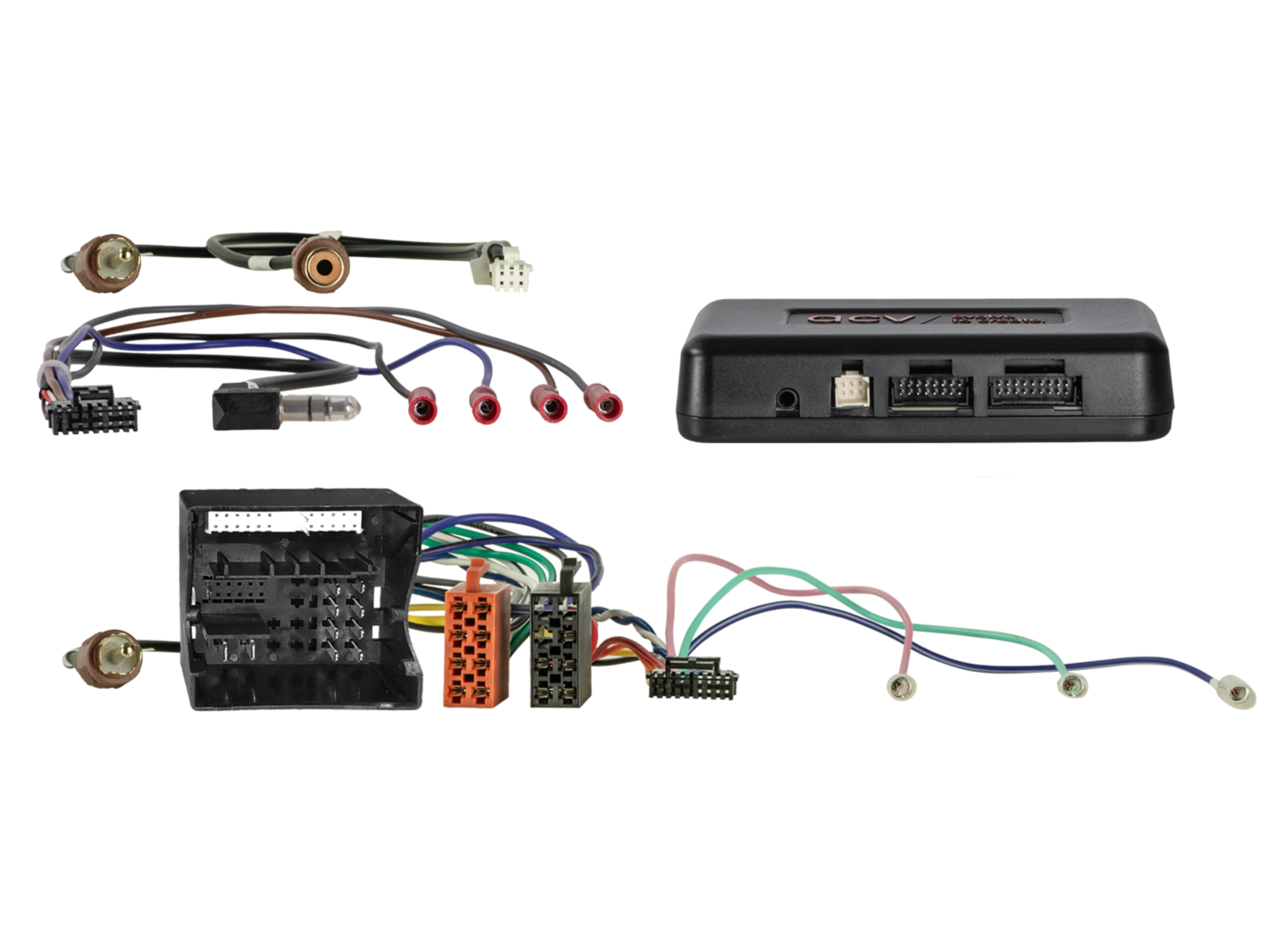

• Interfejs i-dapter 52-pin Quadlock Multilead – 43xvw03

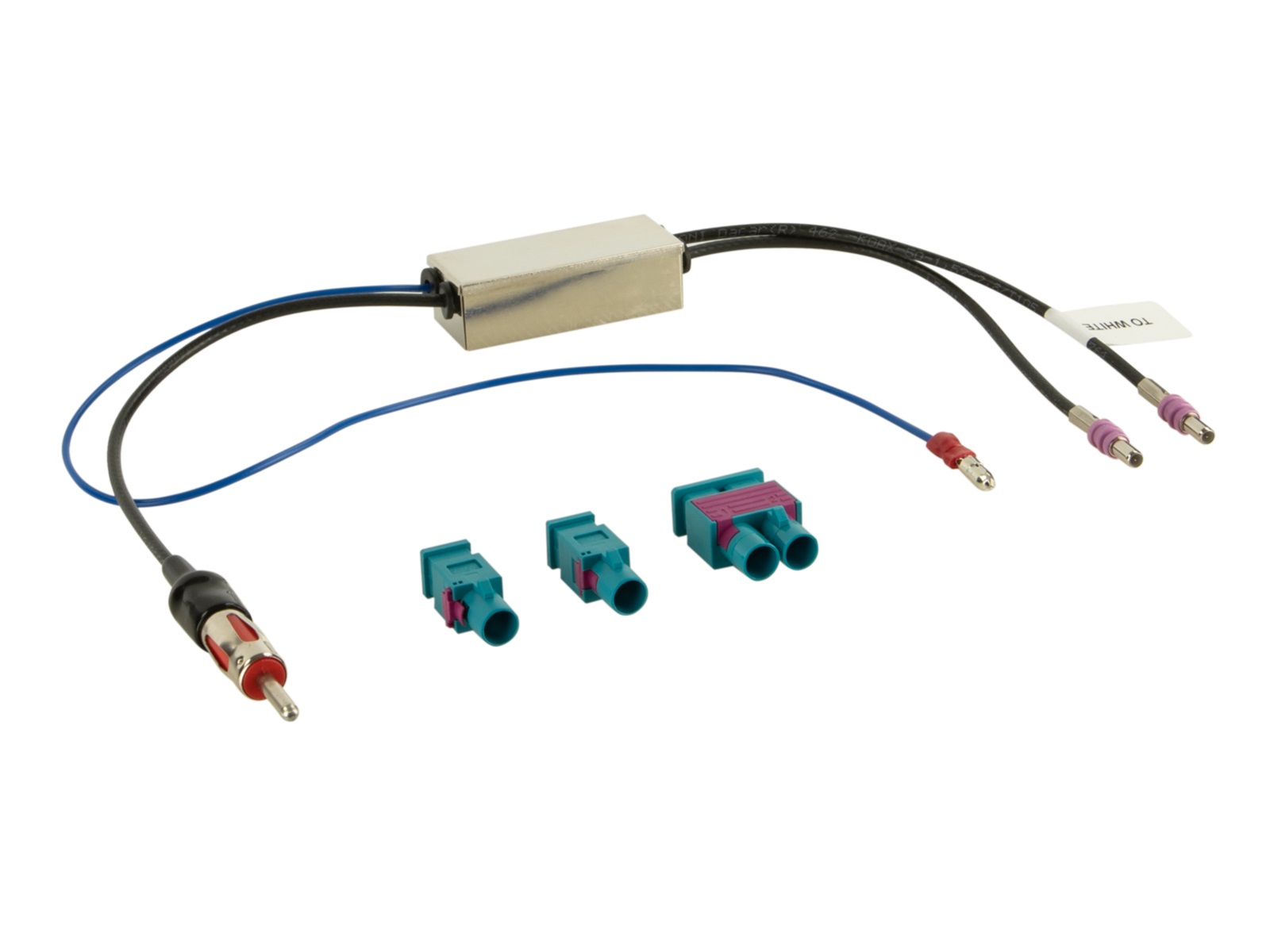

• Adapter antenowy Fakra(m) → DIN(m) 12 V phantom – 1524-70-1-0

Opcjonalnie (akcesoria)

• Kieszeń INBAY® do ramek mocowanych na śruby – 241000-10-1

Instrukcje montażu – skrót

1. Sprawdź funkcje fabrycznego radia oraz ustawienia pojazdu.

2. Odłącz fabryczne HU i zweryfikuj wszystkie złącza.

3. Podłącz interfejs oraz przewody HU zgodnie z instrukcją.

4. Skonfiguruj i-dapter (DIP switch) oraz ustawienia nowej jednostki HU.

5. Przeprowadź test działania SWC, OPS, kamery, anteny i innych funkcji.

6. W przypadku problemów — przywróć OEM HU, wyłącz CAN, skonfiguruj ponownie.

Uwaga: montaż i przeróbki instalacji powinny być wykonywane wyłącznie przez profesjonalnego instalatora.
